AVIATION / RAIL TRANSIT / AUTOMOTIVE

航空、轨交、汽车线束防护有什么不同？三大行业的共性、差异与选型逻辑

航空线束轨交线束汽车线束防护选型

航空、轨道交通和汽车线束防护的共性、差异与选型逻辑。

接头、分支和固定点，是线束防护设计中最容易出现问题的位置。

飞机翼下的线束要面对燃油、液压油和高振动部件；地铁车底的线束长期处于冲击、摩擦和潮湿环境；汽车轮舱里的接头则承受涉水、泥沙、盐雾和反复弯折。

航空线束的设计重点在系统隔离、重量控制和长期可靠性；轨道交通先处理材料防火、烟雾和车辆振动；汽车线束则按照座舱、发动机舱、底盘和轮舱分别设定防护要求。

01 / COMMON RISKS

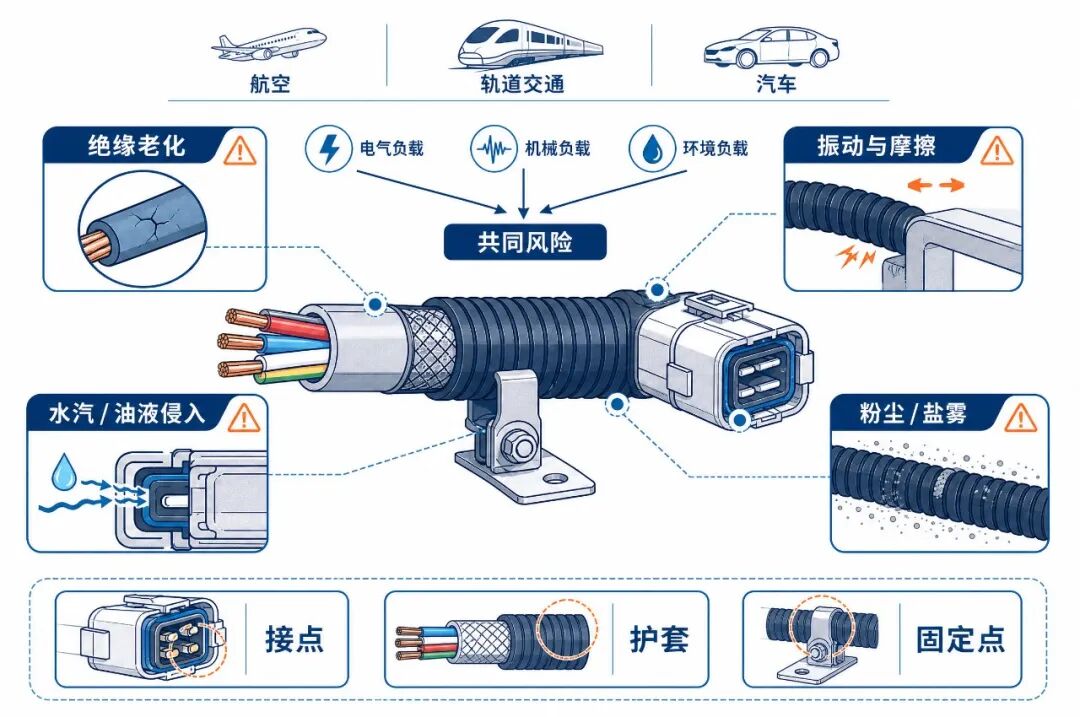

一、线束防护面对哪些共同风险？

线束防护共同面对电气、机械与环境载荷。

运行中的线束同时承受电气、机械和环境载荷。绝缘层老化会增加漏电和短路风险，反复振动或摩擦会损伤护套与固定点，水汽、油液、粉尘和盐雾进入接头后，也会改变绝缘和连接状态。

线束防护设计要落到几个具体位置：接点的绝缘是否稳定，密封界面能否隔绝介质，护套能否承受长期磨损，线路标识是否方便检查和维修。

FAA 咨询通告（AC）将温度、运动、振动、磨损和流体污染列为设计与维护中的环境因素^[1][2]。汽车环境标准把机械、气候和化学负荷分别列出，并要求结合部件在车辆上的安装位置确定试验条件^{[7][8][9][10]}。轨道车辆设备也要通过与运行环境相对应的冲击和振动试验^[4][5]。

02 / COMPARISON

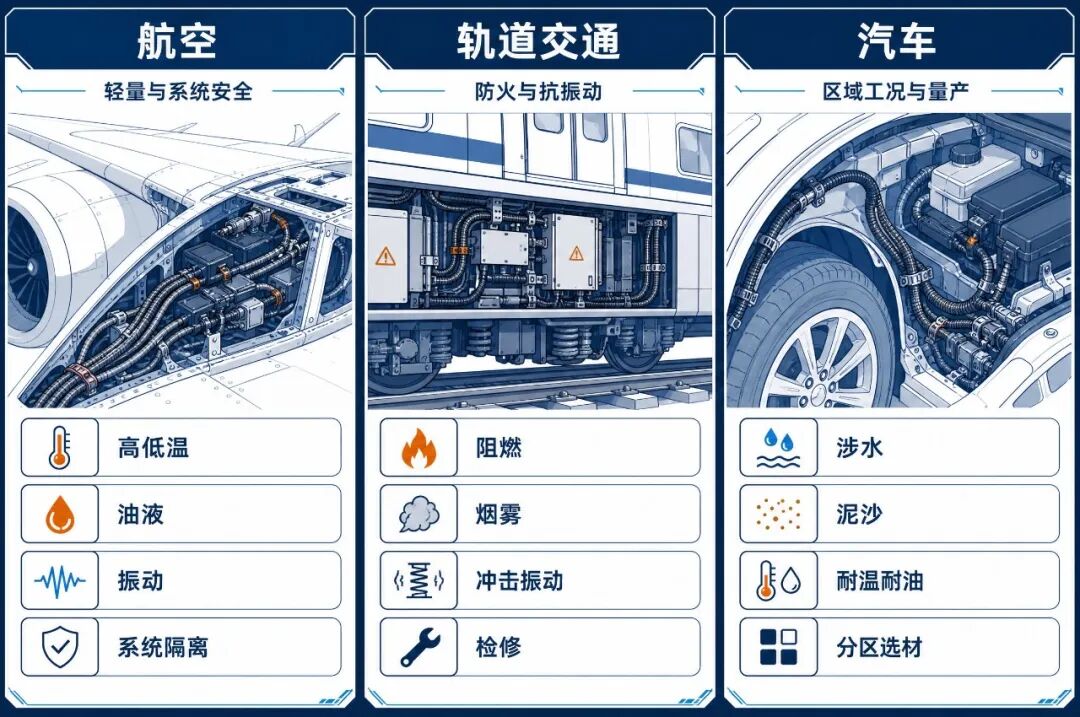

二、航空、轨交和汽车的防护差异

安装位置不同，材料承担的防护任务也不同。

对比维度	航空	轨道交通	汽车
典型环境	高低温、振动、航空油液、有限空间	长距离布线、持续振动、载客空间	水、泥沙、盐雾、油液、热源和弯折
关键风险	线路故障可能影响多个关键系统	火灾蔓延、烟雾和疏散风险	局部进水、磨损、热老化及批量一致性
防护重点	轻量化、耐介质、系统隔离	阻燃、烟雾控制、耐磨和可维护	分区选材、密封、耐温耐油和易装配
验证方向	温度、振动、流体、防火和电磁环境	防火、冲击振动、老化和维护条件	机械、气候、化学和防水试验

同一个线束接头，放在飞机发动机附近、轨道车辆底部或汽车座舱内，承受的环境完全不同。行业名称只能提供一个方向，安装位置和潜在失效路径才决定材料边界。

03 / AVIATION

三、航空线束：轻量化与系统安全同时受到约束

航空线束分布在发动机、起落架、机翼、机舱和航空电子设备附近，可能同时承受冷热循环、持续振动、燃油或液压油污染以及空间限制。

FAA 咨询通告（AC）建议，线束和导线结构要适应实际使用环境。存在运动的区域，要匹配相应的弯折和柔性要求；高温区域，则要选用具有相应温度等级的线材和部件^[1]。

EASA 适航规章 CS-25要求航空线束系统保持足够的物理隔离，避免一个线束部件的故障影响其他安全相关系统，同时对线束防火提出要求^[3]。

航空项目会把重量、线束与结构件的相对运动、接头与热源的距离，以及装配后的检查和追溯条件放在同一套设计要求中。

04 / RAIL TRANSIT

四、轨道交通线束：防火要求贯穿材料与系统

轨道交通线束可能位于车厢、设备柜、车底、转向架和车端连接区域。运行中的冲击振动会持续作用于线束固定点、护套和连接部位；人员密集的车厢环境，又对材料燃烧和烟雾提出更高要求。

BS EN 45545-2:2020+A1:2023针对铁路车辆使用的材料和部件提出火灾行为要求，并根据车辆运行类别和设计类别建立危险等级。评价范围涉及燃烧、烟雾和毒性等因素^[6]。

轨交项目先看整车防火边界，再处理线束的耐磨、固定和检修问题。IEC 61373:2026规定了轨道车辆设备的冲击和振动试验方法，并通过模拟运行环境和预期寿命评价设备质量^[4]。在国内项目中，GB/T 21563-2018仍为现行标准，且修改采用IEC 61373:2010^[5]。

05 / AUTOMOTIVE

五、汽车线束：安装区域决定防护重点

汽车线束数量大、布置复杂，座舱、发动机舱、底盘和轮舱的工作条件差别很大。

座舱内的线束通常要兼顾柔软、阻燃和耐磨；发动机舱附近长期接触高温、油液和冷热循环；底盘及轮舱区域还会受到水、泥沙、盐雾、冲击和持续振动影响。

ISO 16750-1:2023明确指出，汽车电气和电子部件的环境应力及试验要求，应结合其在车辆上的具体安装位置确定^[7]。ISO 16750系列又将机械、气候和化学负荷分别列出^[8][9][10]。ISO 20653:2023则针对汽车电气设备外壳的异物防护、人员接触防护和进水防护规定IP代码及试验方法^[11]。

汽车线束适合按区域拆分：发动机舱处理高温和油液，轮舱处理涉水和磨损，座舱处理柔软性与阻燃。

06 / MATERIAL ROLES

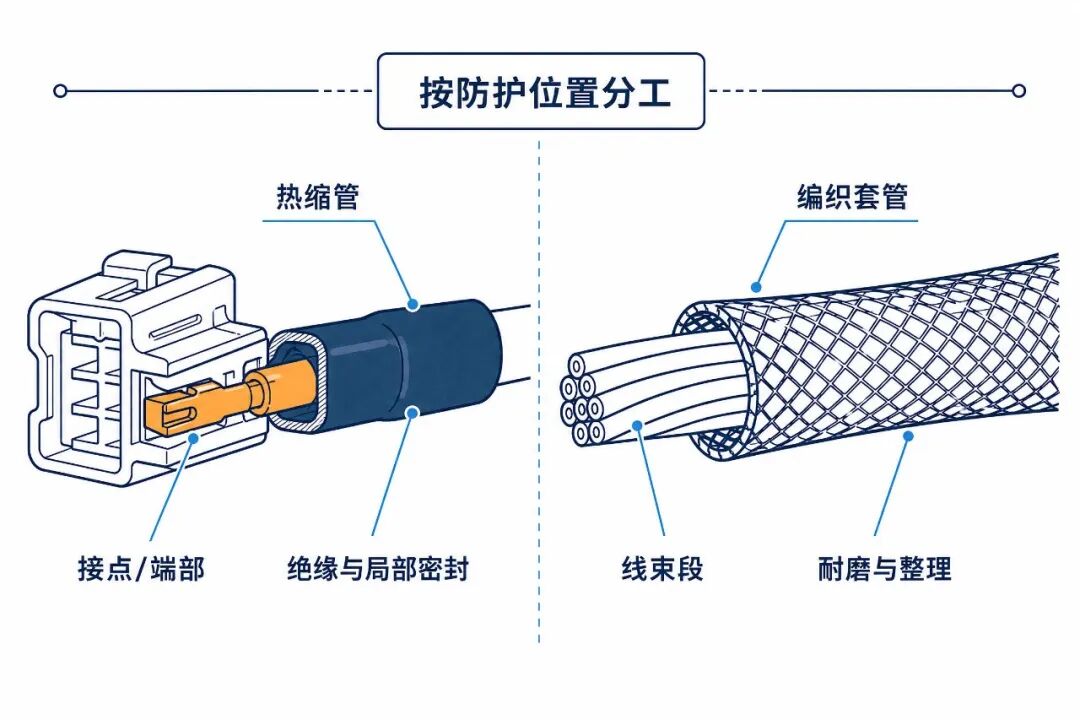

六、热缩管与编织套管如何分工？

热缩管偏向接点与过渡区域，编织套管覆盖线束主体。

热缩管处理接点和局部过渡区域。套管受热收缩后包覆导线、端子或连接部位，可承担绝缘、应力缓解和局部密封。

SAE AS23053C和IEC 60684-3-216表明，热缩套管存在不同类型、温度等级和资格验证要求。材料符合某项规范，还要结合实际安装条件确认^[12][13]。

编织套管覆盖范围更长，适合线束主体的耐磨、整理、固定和机械防护。对于需要弯曲、拆装或适应不规则线束的区域，编织结构更便于施工和维护。

选型前，先明确防护对象，再判断主要风险，随后核对材料参数、装配工艺和环境试验要求。

07 / KAIHENG GROUP

七、凯恒集团线束防护材料：从产品供应到工况匹配

航空、轨道交通和汽车线束的防护重点不同，对材料的关注方向也存在差异。

在航空场景中，材料需要兼顾重量、耐温、耐介质、振动和空间限制。热缩材料通常用于导线接点、端子和连接器尾部，线束段则需要结合耐磨、固定和屏蔽要求进行设计。

轨道交通项目更关注阻燃、烟雾控制、抗振动和后期维护。局部接点可以根据密封和绝缘要求选择热缩材料，较长线束则需要评估编织套管的耐磨、固定及检修便利性。

汽车线束的选型通常从安装区域开始。发动机舱侧重耐温和耐油，底盘及轮舱侧重防水、耐盐雾和耐磨，座舱区域则更关注柔软性、阻燃和装配效率。

凯恒集团的产品布局覆盖热缩管、编织套管等线束防护材料。企业同时取得IATF 16949和AS9100D质量管理体系认证。IATF 16949面向汽车供应链质量管理，AS9100D面向航空、航天和防务领域的质量管理要求^[14][15]。这两项认证体现的是生产过程、质量控制、变更管理和供应链追溯能力，为不同交通装备项目的批量交付和质量管理提供体系基础。

08 / FAQ / Q&A

八、常见问题

01　航空、轨交和汽车线束防护的最大区别是什么？

航空重点在轻量化、耐介质、系统隔离和贯穿服役周期的适航性要求；轨交重点在防火、烟雾控制、振动和维护；汽车重点在安装区域对应的机械、气候、化学和防水负荷。

02　三个行业能否使用同一种热缩管？

部分基础绝缘用途存在交集，但具体选择仍取决于温度、介质、阻燃、尺寸和验证要求。相同名称的产品，材料等级和使用边界可能不同。

03　热缩管和编织套管有什么区别？

热缩管适合接点、端子和连接器尾部等局部区域；编织套管适合较长线束的耐磨、整理和机械防护。

04　线束防护应该先选材料还是先分析工况？

先明确安装位置、失效风险和验证要求，再筛选材料。只根据行业名称或线束直径选型，容易遗漏温度、介质、振动和防火边界。

09 / CONCLUSION

九、结语

线束防护的判断，始于安装位置，落到失效风险，最终由装配后的验证结果确认。

飞机翼下的线束、地铁车底的线束和汽车轮舱的线束，面对的环境不同，材料承担的任务也不同。热缩管处理接点与过渡区域，编织套管承担线束段的机械防护；凯恒集团则以相关材料布局和IATF 16949、AS9100D质量管理体系，为不同交通装备项目提供工况匹配的基础^[16]。

SOURCES

参考资料

[1] FAA, AC 25.1701-1 Certification of Electrical Wiring Interconnection Systems on Transport Category Airplanes.

https://www.faa.gov/documentLibrary/media/Advisory_Circular/AC_25_1701-1.pdf

[2] FAA, AC 25-27A Development of Transport Category Airplane Electrical Wiring Interconnection Systems Instructions for Continued Airworthiness.

https://www.faa.gov/documentlibrary/media/advisory_circular/ac_25-27a.pdf

[3] EASA, Easy Access Rules for Large Aeroplanes (CS-25).

https://www.easa.europa.eu/en/document-library/easy-access-rules/online-publications/easy-access-rules-large-aeroplanes-cs-25?page=52

[4] IEC, IEC 61373:2026 Railway applications — Rolling stock equipment — Shock and vibration tests.

https://webstore.iec.ch/en/publication/68999

[5] 国家标准信息公共服务平台，GB/T 21563-2018 轨道交通 机车车辆设备 冲击和振动试验.

https://std.samr.gov.cn/gb/search/gbDetailed?id=71F772D82D4FD3A7E05397BE0A0AB82A

[6] BSI, BS EN 45545-2:2020+A1:2023 Railway applications — Fire protection on railway vehicles.（引转化版本）

https://knowledge.bsigroup.com/products/railway-applications-fire-protection-on-railway-vehicles-requirements-for-fire-behaviour-of-materials-and-components-2/standard

[7] ISO, ISO 16750-1:2023 Road vehicles — Environmental conditions and testing.

https://www.iso.org/standard/77578.html

[8] ISO, ISO 16750-3:2023 — Mechanical loads.

https://www.iso.org/standard/77579.html

[9] ISO, ISO 16750-4:2023 — Climatic loads.

https://www.iso.org/standard/77580.html

[10]ISO, ISO 16750-5:2023 — Chemical loads.

https://www.iso.org/standard/77581.html

[11] ISO, ISO 20653:2023 Road vehicles — Degrees of protection (IP code).

https://www.iso.org/standard/76116.html

[12] SAE International, AS23053C Insulation Sleeving, Electrical, Heat Shrinkable.

https://saemobilus.sae.org/standards/as23053c-insulation-sleeving-electrical-heat-shrinkable-general-specification

[13] IEC, IEC 60684-3-216:2019 Flexible insulating sleeving.

https://webstore.iec.ch/en/publication/63400

[14] NQA, AS9100 Certification — Aerospace Management Standard..

https://www.nqa.com/en-us/certification/standards/as9100

[15] International Automotive Task Force, IATF 16949:2016.

https://www.iatfglobaloversight.org/iatf-169492016/about/

[16] 广州凯恒集团，官网信息。

https://www.gzkaiheng.com/
