CABLE HARNESS / MOLDED BOOT

电缆分支处的应力集中：模缩套防护与材料选型

电缆分支处往往比直线段先坏。这里同时发生外径、方向和固定方式的变化，弯折、拉拽与振动很容易集中到分支根部。

裂纹一旦出现，问题就不再只是外观破损：水汽、油污和灰尘可能沿缝隙进入，线束的绝缘、密封和连接可靠性都会受到影响。

模缩套通过预成型结构覆盖分叉区域，并在收缩后形成外形过渡。在形状、尺寸、材料和安装工艺匹配时，模缩套有助于扩大载荷过渡区域，降低局部反复弯折；实际效果仍取决于线束路径、夹具位置和组件验证结果。

JB/T 11336—2013 对热收缩分支套的型号与命名、要求、试验方法和检验规则等作出了规定，适用范围为聚烯烃热收缩分支套。这说明聚烯烃分支套已有对应的产品标准；其他材料的模缩套仍应结合相应产品规范和验证数据评价。^[1]

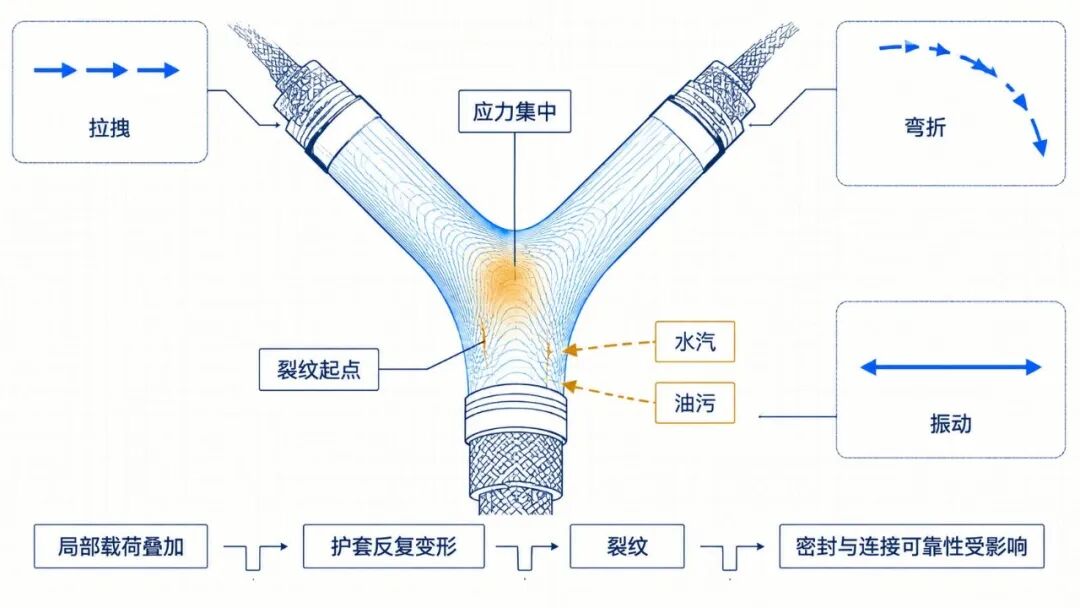

拉拽、弯折和振动在分支根部叠加，裂纹可能由局部高应力区域开始。

直线段电缆的受力方向相对单一。到了分支处，主缆方向的拉力、支缆方向的弯曲和设备运行产生的振动会叠加在一起。出线角度过急、固定点靠得太近，都会让局部应力继续增大。

分支角度和固定位置不变，载荷仍会回到护套根部。模缩套只能处理包覆区域，无法代替线束路径和固定设计。

加厚包覆可以减少刮擦，却未必改变弯折位置。外层在端部突然收口时，载荷仍会集中在边缘；密封胶填充过多，尺寸或加热过程又不合适时，边缘还可能翘起。

模缩套收缩后，分支处会形成新的结构边界：

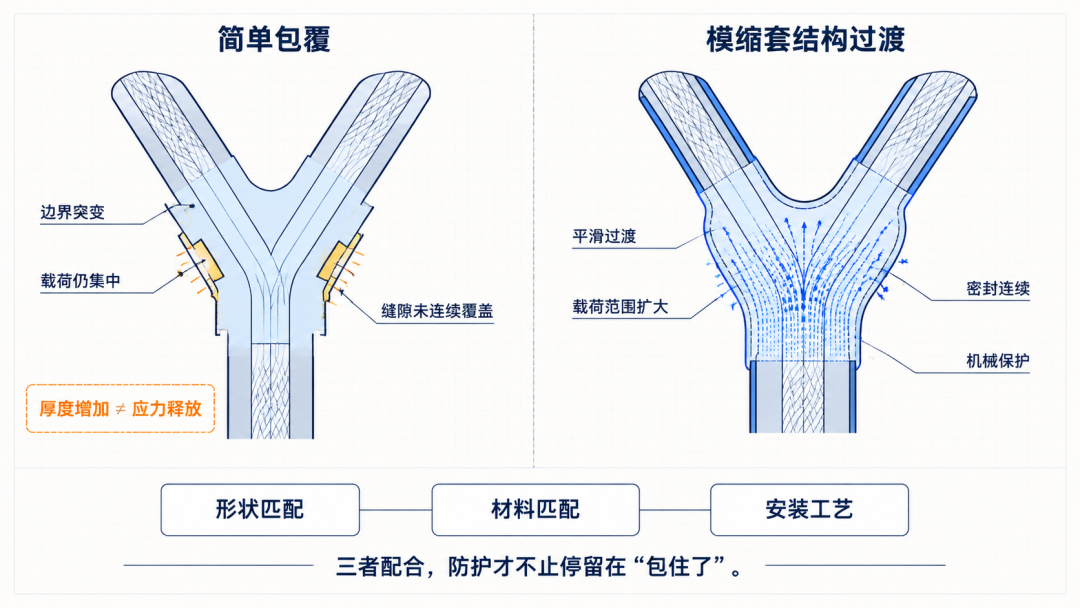

简单包覆与模缩套结构过渡的差别：厚度增加并不等于完成应力释放。

形状不匹配会留下褶皱，材料不适合工况会提前老化，加热不均又容易造成翘边。任何一项失控，都会削弱分支处的贴合和密封。

靠近热源的分支关注耐热与油气，长期接触液压油的部位关注吸油后的尺寸和强度，反复清洗的区域关注溶液介质。如果还需要保持分支外形或限制摆动，应进一步核对材料刚度和组件验证数据。

四类材料的工作温度、热缩温度和安装温度如下。^[2]

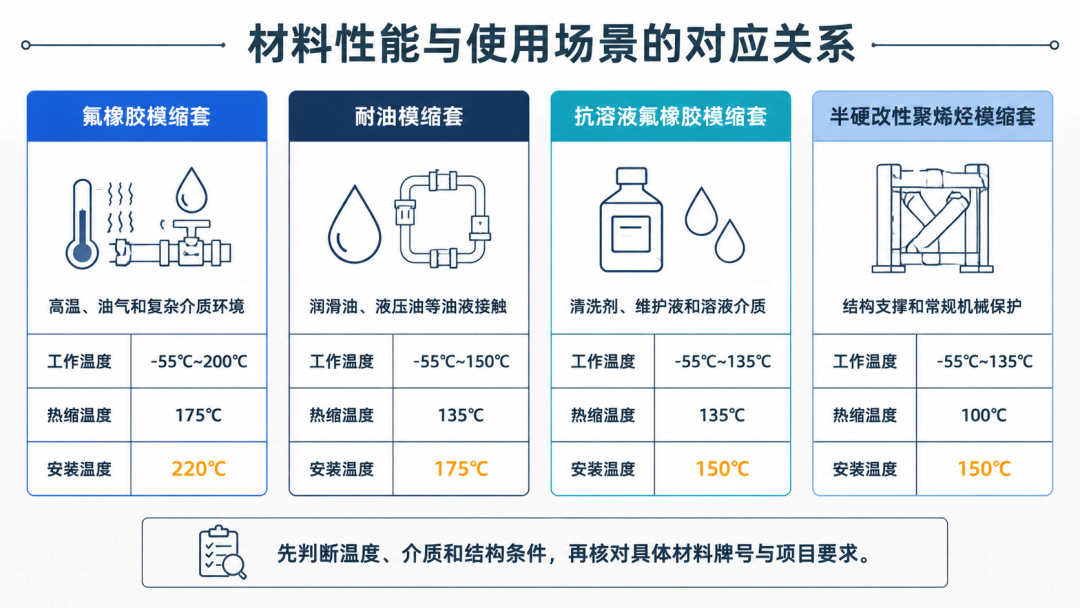

四类模缩套的材料特性、温度参数与主要使用场景。

01高温或油气区域：氟橡胶模缩套

氟橡胶分子链中的碳—氟键键能较高，在高温和氧化环境下仍能保持较好的稳定性，对燃油、润滑油引起的溶胀和软化也有较强抵抗能力。用于靠近热源、燃油管路或油气聚集区域的电缆分支时，这类材料可以兼顾耐热与介质防护。^[3][4]

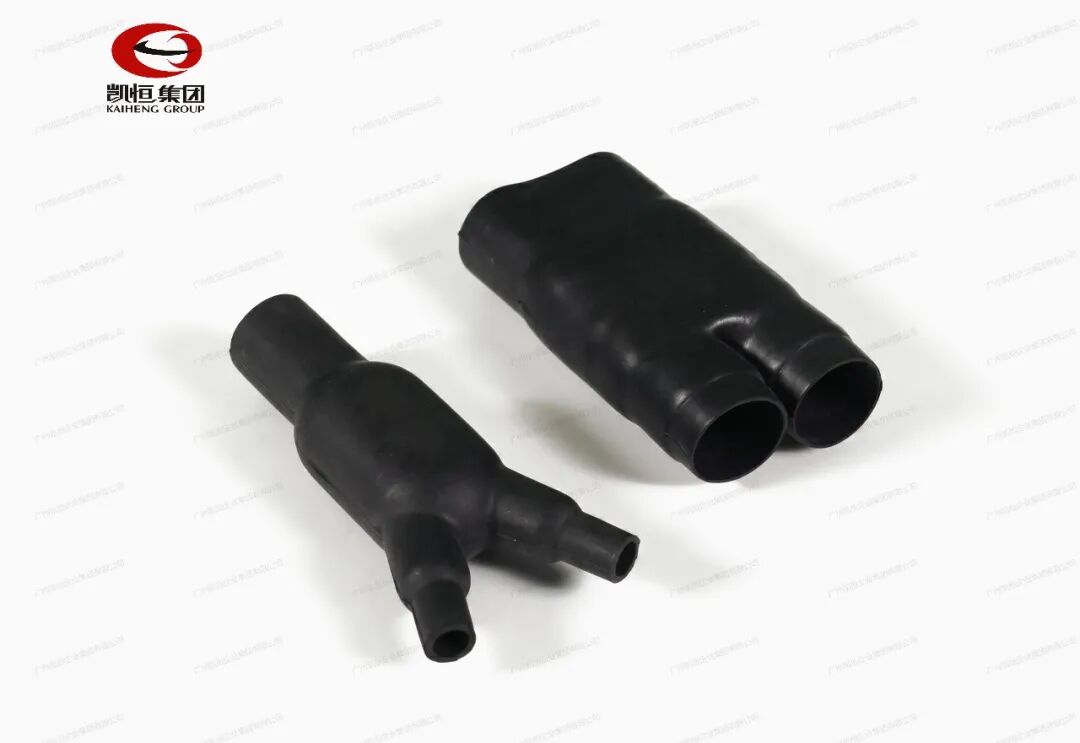

凯恒氟橡胶模缩套^[6]

02油液接触区域：耐油模缩套

耐油模缩套用于液压设备和润滑系统周边的分支线束，主要作用是减小油液接触造成的膨胀、软化和强度下降。材料状态保持稳定后，模缩套可以持续贴合分支轮廓，避免包覆松动，并维持分支处的密封、支撑和机械保护。

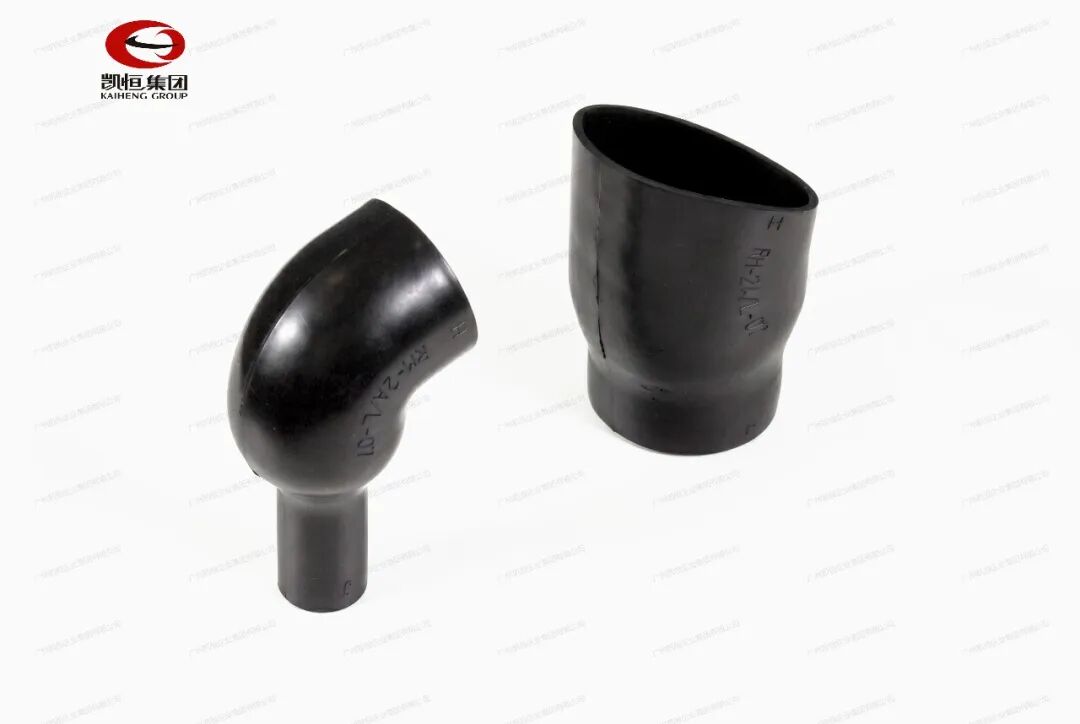

凯恒耐油模缩套^[7]

03清洗剂或溶液介质区域：抗溶液氟橡胶模缩套

清洗剂、维护液和化学溶液的成分通常比单一油液更复杂，可能使普通材料发生溶胀、软化或性能衰减。抗溶液氟橡胶利用含氟结构的化学稳定性，在反复清洗或持续接触溶液的环境中保持外形、强度和密封状态。^[3]

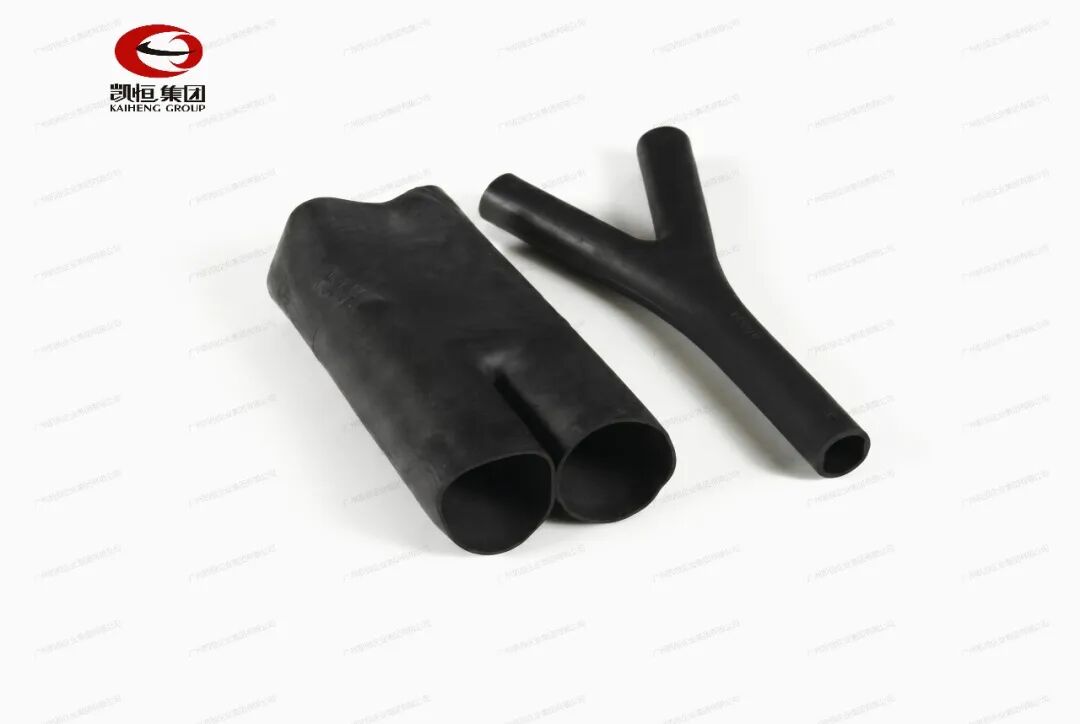

凯恒抗溶液氟橡胶模缩套^[8]

04常规机械保护：半硬改性聚烯烃模缩套

半硬改性聚烯烃模缩套可用于电缆终端、开口和分叉连接处，承担密封和机械保护。^[9] 如果项目还要求保持分支外形或限制根部摆动，则需进一步核对产品的刚度、弯曲性能及组件验证数据。

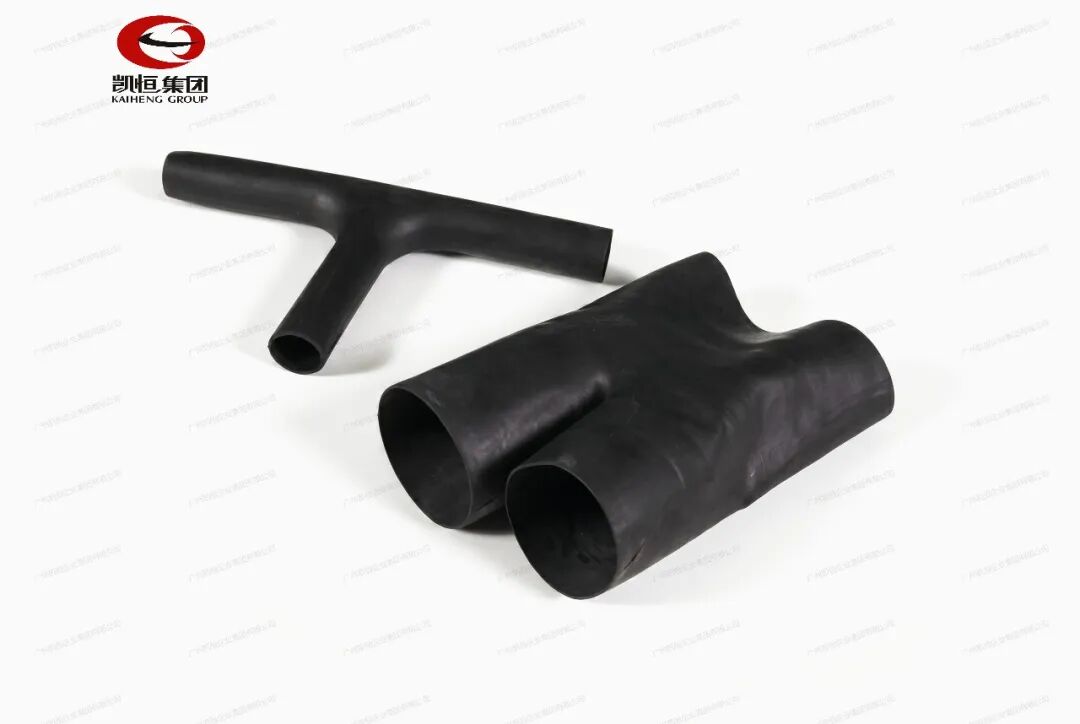

凯恒半硬改性聚烯烃模缩套^[9]

发动机舱的高温常伴随油气，液压设备在维护阶段又会接触清洗剂，狭小空间还会限制分支角度和加热操作。材料要放回这些组合条件中评估，单一的“耐高温”或“耐油”标签无法覆盖全部负荷。

主缆和支缆外径决定入口尺寸，分支角度影响支管贴合，连接器尾部和可用空间则限制安装位置与加热路径。

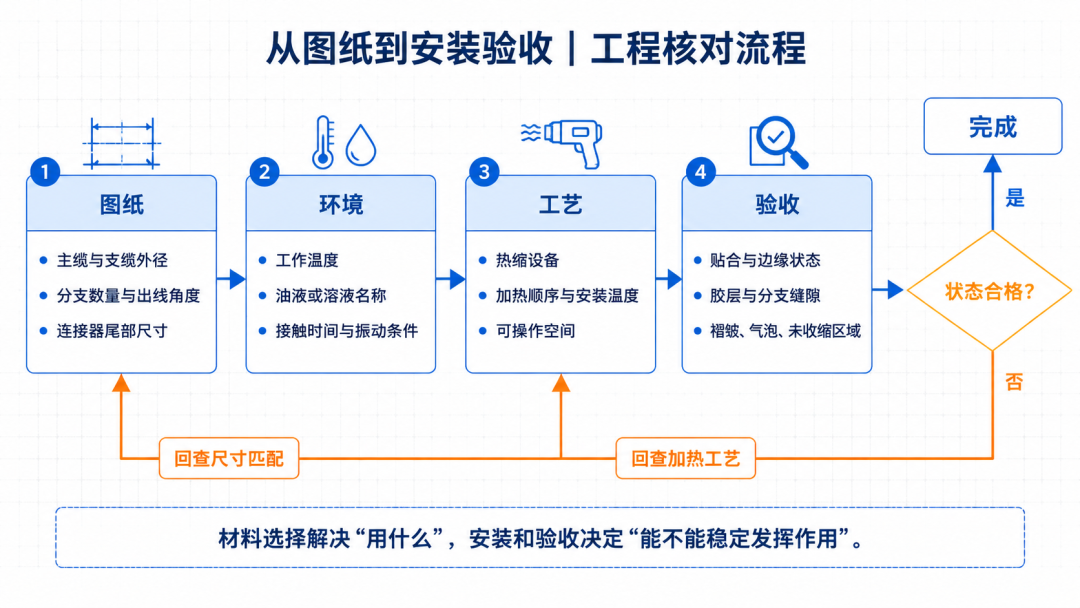

从图纸、环境和工艺核对，到收缩后的状态验收。

安装前清除线缆和连接器表面的油污、灰尘与水分。加热工具沿周向和轴向移动，避免长时间停留在同一点。收缩完成后观察边缘、分支缝隙和胶层状态：尺寸偏大会降低支撑与密封，尺寸偏小则增加安装难度，甚至压迫线缆。

同一种材料，尺寸或加热过程不合适，收缩后仍可能出现松动、翘边和局部不贴合。

参数表给出温度边界，产品在分支处的长期表现还取决于材料配方、模压一致性和收缩过程。这些因素会直接反映在贴合、密封和应力过渡上。

凯恒在高可靠性线束辅材领域拥有30年行业经验，是国家级专精特新“小巨人”企业、高新技术企业，并建有省级重点工程实验室。长期服务航空航天、车船等电子设备领域，使其研发工作持续围绕高低温、油液与溶液介质、辐照交联和成型稳定性展开。^[5]

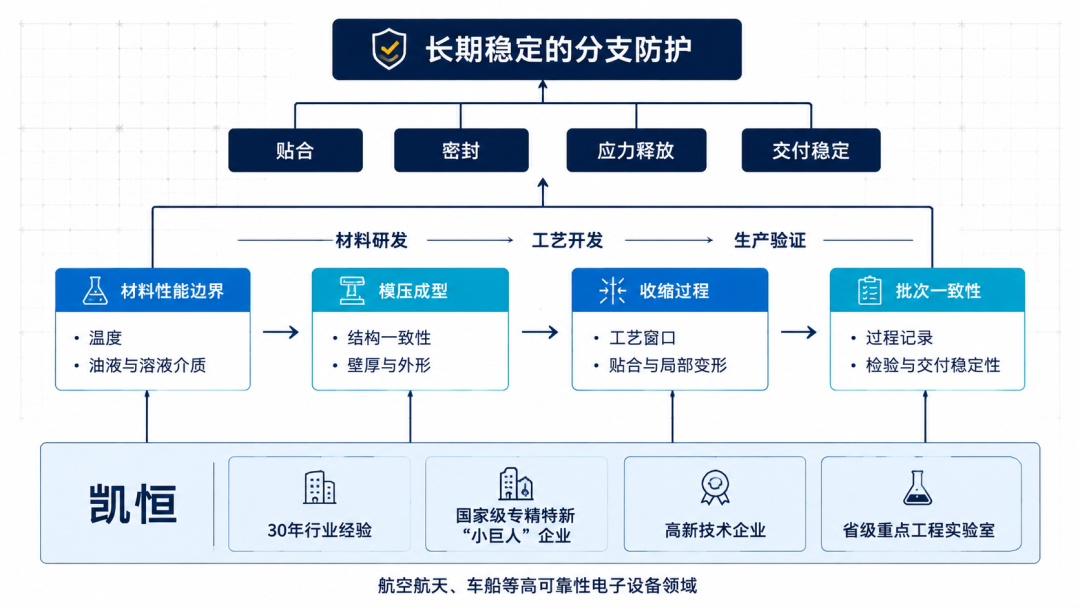

材料研发、模压成型、收缩过程与批次一致性共同影响长期稳定性。

基材、助剂和交联工艺决定材料的收缩行为、柔韧性以及耐温耐介质表现；模具与形状设计则影响主缆、支缆和连接器尾部之间的过渡。工艺窗口发生波动时，收缩后容易出现壁厚不均、贴合不足或局部变形。材料评价、工艺确认和样品验证都围绕这些结果展开。

进入批量制造后，外形尺寸、收缩表现和材料状态需要保持一致，否则同一套安装工艺无法稳定复现。航空航天等高可靠性应用还要求过程记录、检验和交付状态可追溯。
