HIGH-SPEED RAIL / CABLE HARNESS

高铁线束防护：车顶、车内、车下的应用重点。

同一列高铁，车顶、车内、车下不能简单使用同一种热缩管。决定选型的，不只有电压，还有环境。

高铁线束看似都在传输电能或信号，实际工况差异明显：车顶面对日晒、温升和户外老化，车内侧重阻燃、低烟和人员安全，车下则要应对泥水、潮气、油污、振动与机械磨损。

同样是热缩管，放在不同位置，承担的任务并不相同：车顶先处理温升和绝缘，车内先控制烟气与燃烧风险，车下则要守住接头密封。环境决定防护重点，电气要求决定绝缘等级，产品组合决定线束的长期可靠性。

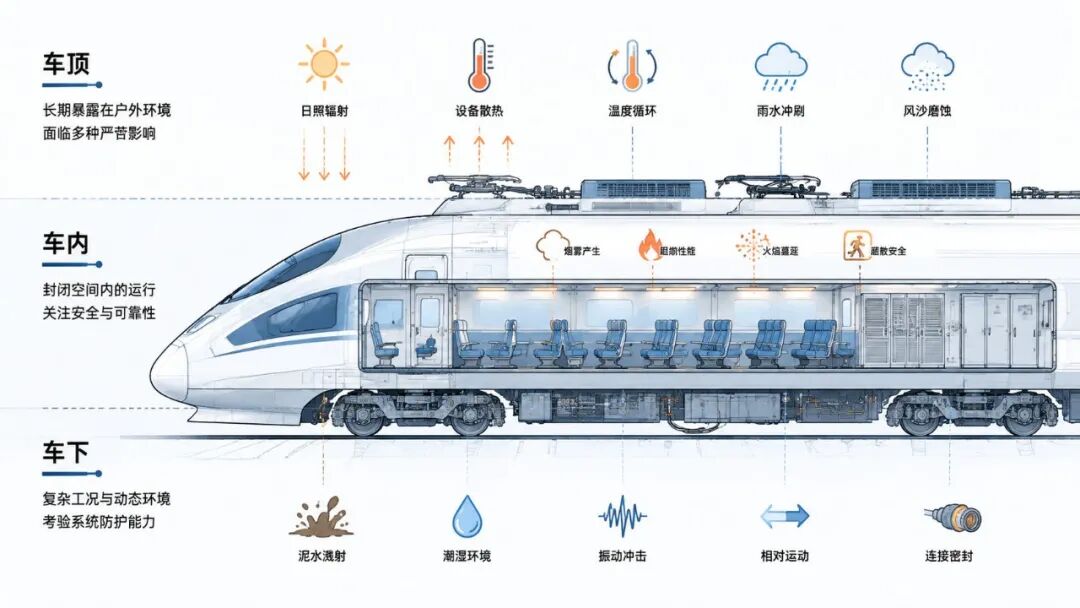

车顶、车内、车下的环境负荷不同，热缩管承担的防护任务也不同。

01日晒、设备散热与运行温升叠加

车顶线束长期处于车辆外部，会经历日晒、温度循环、雨水冲刷、风沙摩擦以及设备运行带来的热量传递。对于涉及高压电气系统的区域，绝缘稳定性是基础要求。

当太阳辐射、周围设备散热和电气运行温升叠加时，线束外层材料承受的并不是一个“理想室温”条件。热缩管如果长期处于接近或超过自身适用范围的温度环境中，可能出现老化加快、机械性能下降等问题。

02连续工作温度，比瞬时耐温更有参考价值

在车顶线束中，热缩管常用于线缆接头、端部和局部绝缘层的包覆，主要作用包括：

车顶选材时，真正有参考价值的是线束的长期温升和热缩管的连续工作温度，瞬时耐温只是其中一项。收缩倍率、端部结构、线缆护套和施工空间，则决定这层防护能否稳定落地。

涉及高压线束，判断还要回到系统电压、绝缘配合、安装间距和项目技术要求。

车顶线束长期受到日晒、雨水和温度变化影响，靠近空调机组、受电设备等位置时，还要考虑设备散热带来的持续温升。因此，车顶热缩管首先要满足车辆项目规定的阻燃和绝缘要求，再根据实际温度选择耐热、耐候性能合适的材料。温度较高的位置，可考虑耐高温弹性体或含氟类热缩材料；如果还会接触油液、清洗剂等介质，则要确认材料有相应的耐流体性能。选型时重点核对连续工作温度、热老化后的绝缘性能、耐紫外和耐雨水能力，以及收缩后是否仍能保持柔韧和贴合。IEC 60684系列对不同类型热缩绝缘套管的热老化、击穿电压、机械性能和耐流体性能有相应规定，但具体使用仍要结合车顶实际温升和施工条件判断。^[4][5][7]

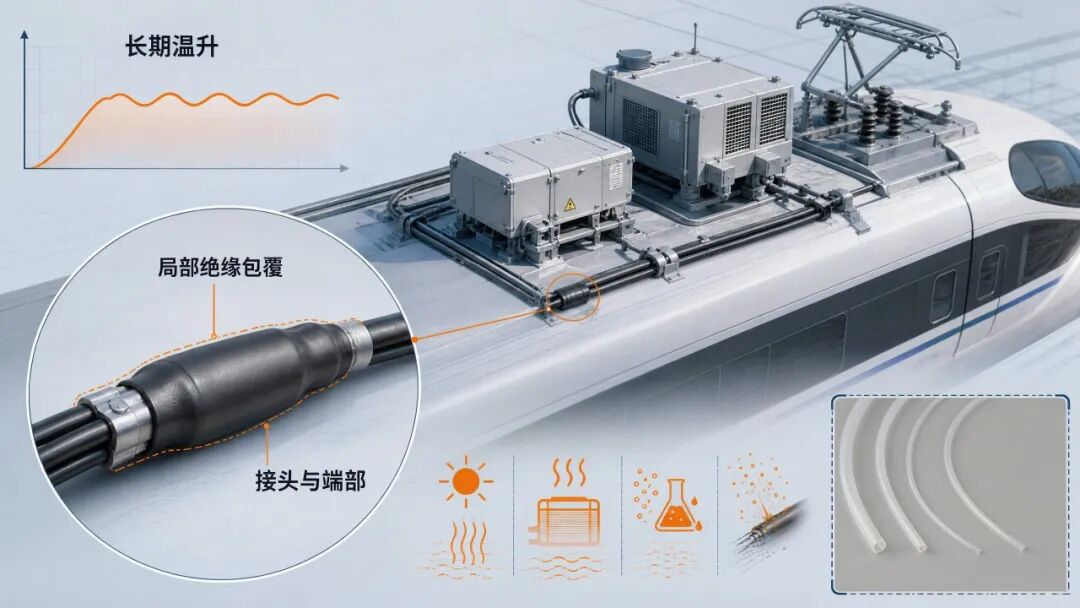

车顶局部包覆要同时核对长期温升、接头尺寸与施工空间。

01密闭空间放大烟气与燃烧传播风险

客室、司机室和设备柜等区域相对密闭，人员密度高，线束和电气部件又较为集中。一旦发生异常，烟气扩散、燃烧传播和腐蚀性燃烧产物都可能影响人员疏散和设备安全。

车内线束防护的重点，通常从“抵抗外部恶劣环境”转向“降低燃烧风险和烟气影响”。铁路车辆材料的防火评价也并不只看是否能够阻燃，还会综合关注燃烧传播、烟气、热释放等性能。

02低烟无卤，先降低烟气与酸性气体影响

车内热缩管主要用于线束端部、连接部位和局部绝缘保护。在满足电气性能的基础上，材料还应尽量降低燃烧传播和烟气扩散风险。

车内线束主要位于客室、司机室和设备柜等相对封闭的区域。这里选热缩管，除了绝缘包覆，还要考虑发生火情时的烟雾和燃烧气体。因此，线束端部、接续处和局部绝缘位置，通常应优先选择经过铁路防火性能验证的低烟、低毒、阻燃型热缩材料。凯恒面向轨道交通线束提供低烟、无卤、阻燃热缩材料，覆盖线束端部、接续处和局部绝缘包覆；部分产品规格已取得 UL 认证，并符合RoHS有害物质限制和REACH化学物质法规要求。^[9]对车内应用来说，这些材料既用于日常绝缘保护，也用于降低燃烧传播、烟雾和腐蚀性燃烧产物带来的影响。动车组内装材料的阻燃要求，可参考 EN 45545-2 线缆及电气部件类别 + TB/T 1484 系列，车内非金属材料的有害物质和禁限用物质要求可参考TB/T 3139。^[2][8]

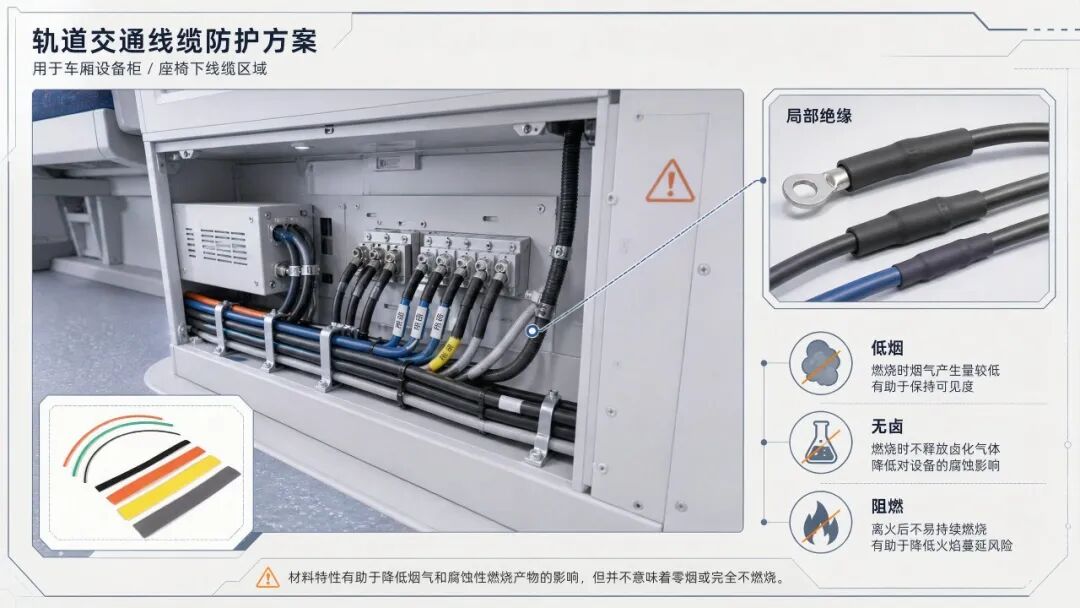

车内材料性能服务于烟气、燃烧传播和腐蚀性燃烧产物的控制。

03“阻燃低烟”不能被简单理解

“低烟无卤”并不意味着材料完全不会燃烧，也不意味着燃烧时完全没有烟雾。无卤配方主要降低的是酸性气体与烟密度，燃烧产物中的 CO、CO₂ 和烟尘仍然存在。材料通过配方和性能设计，降低燃烧传播、烟气和酸性气体等方面的风险。

放到铁路车辆上，需结合车辆类别、安装部位、项目防火要求和检测资料确认。产品名称里的“阻燃”或“低烟”，不能替代这些条件。

01泥水、振动、位移叠加，接头先暴露问题

车下区域比车内潮湿、复杂，线束可能受到泥水、潮气、油污、盐雾、振动和冲击等多重影响；线缆与支架、设备及其他部件之间也可能发生相对位移。^[3]

连接器、线缆接续处和端部往往是薄弱位置。振动引起微动磨损，磨损破坏镀层后，水汽一旦进入，腐蚀速度远快于完整线缆段，绝缘和接触可靠性也会随之下降。

微动磨损 → 镀层破坏 → 水汽进入 → 腐蚀加速

02带胶结构，把接口密封做成一道防线

与普通单壁热缩管相比，双壁热缩管通常由外层热缩材料和内层热熔胶组成。加热收缩后，热熔胶层能够填充连接部位的间隙，并与塑料、橡胶和金属等材料形成粘接，从而提升节点的密封防护能力。

车下线束会遇到泥水、冷凝水、油污、清洗剂和持续振动，连接器尾部、分支点和接续处尤其容易出现接口留缝。对于这些位置，可根据接头形状和尺寸选择带胶双壁热缩管，通过外层收缩和内层胶料填隙，形成局部密封绝缘。选型时要先核对套管收缩前后的尺寸，确认它能套过接头并充分包覆；同时检查胶层与线缆护套、连接器材料是否相容，以及经过低温、振动、进水和油液接触后，密封是否仍然可靠。IEC 60684-3-248针对阻燃双壁聚烯烃热缩套管，IEC 60684-3-271针对阻燃、耐流体热收缩弹性体套管，可作为材料筛选依据。^[6][7]双壁热缩管主要用于接头密封，长距离线束的耐磨、抗石击和抗挤压，还需要另外配置机械外护。

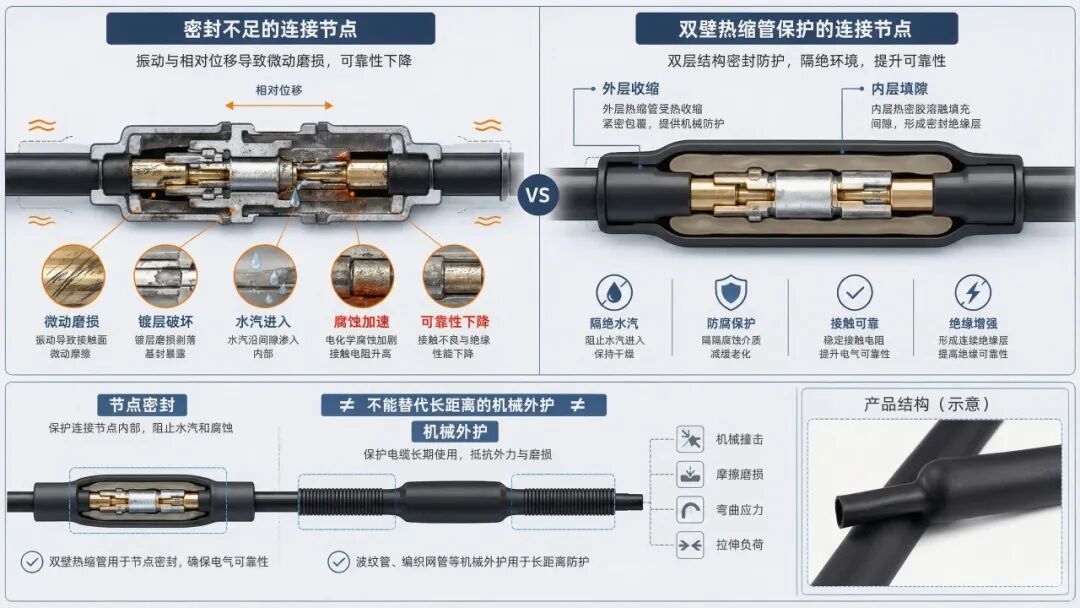

双壁热缩管负责节点密封，不替代长距离线束机械外护。

03节点密封与长距离机械外护，职责不能混用

双壁热缩管不是“包上就万事大吉”，也不能替代整段车下线束的外部机械防护。

产品参数解决“能不能用”，应用条件决定“是否适合”，施工质量决定“能不能长期稳定地用”。

车顶先看温升和绝缘稳定，车内先看烟气与燃烧风险，车下先看接口密封和机械环境。热缩管不负责替代整套线束防护，它的价值在于把最容易暴露的局部环节补起来：该耐温的位置耐住温，该绝缘的位置恢复绝缘，该密封的接口减少水汽进入。
