AVIONICS / SHIELD TERMINATION

航电信号干扰排查：屏蔽层端接的几个关键点

设备供电正常，线缆导通检查未见异常，传感器数值却在振动、弯折或负载切换时反复波动。

通断检查只能排除明显断路。供电质量、设备状态、连接器、线束敷设和外部电磁环境仍需逐项排查。

当信号波动与振动、线束姿态或负载切换同步，而导体通断正常时，应重点检查屏蔽编织层、接地点和端接部位。如该端接采用热缩焊锡环结构，还需观察焊料熔融、套管包覆和引出地线位置。

万用表测得导通，只能说明导体未发生断路。屏蔽效果还取决于覆盖完整性和端接连续性。

在高频条件下，端接部位的电感和阻抗不可忽略。编织层散开、端接路径拉长或引出地线过长，均会改变屏蔽电流的回流路径，增加干扰向芯线回路耦合的可能。直流导通正常，并不能代表高频屏蔽状态正常。^[1]

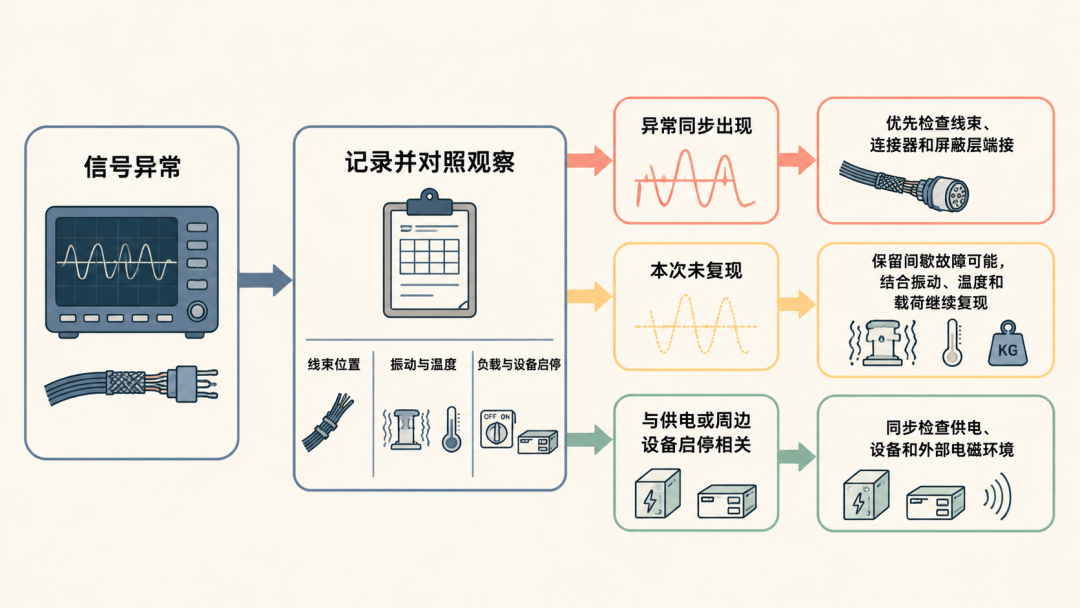

记录异常发生时的设备状态和负载变化，并核对其与线束位置、振动、温度及周边设备启停的对应关系：

现场观察用于建立故障相关性。轻微改变线束位置后，异常没有同步出现，不能据此排除线束、连接器或端接故障；间歇性异常可能只在特定振动、温度和载荷组合下出现。

航电信号异常的线索与后续检查

屏蔽编织层。编织层是否完整，端接根部是否收拢整齐，有无松散、断股、过度拉伸或明显变形。

接地与连接。引出地线、连接器和接地点是否存在松动、腐蚀或污染，线缆是否承受异常拉力。检查范围还应覆盖插头、终端、接地点、接地线和拼接件。

端接根部。套管是否完整，端接位置有无导体外露，引出地线根部是否存在应力集中。长期振动和反复弯折造成的松动或损伤，多出现在端接根部。

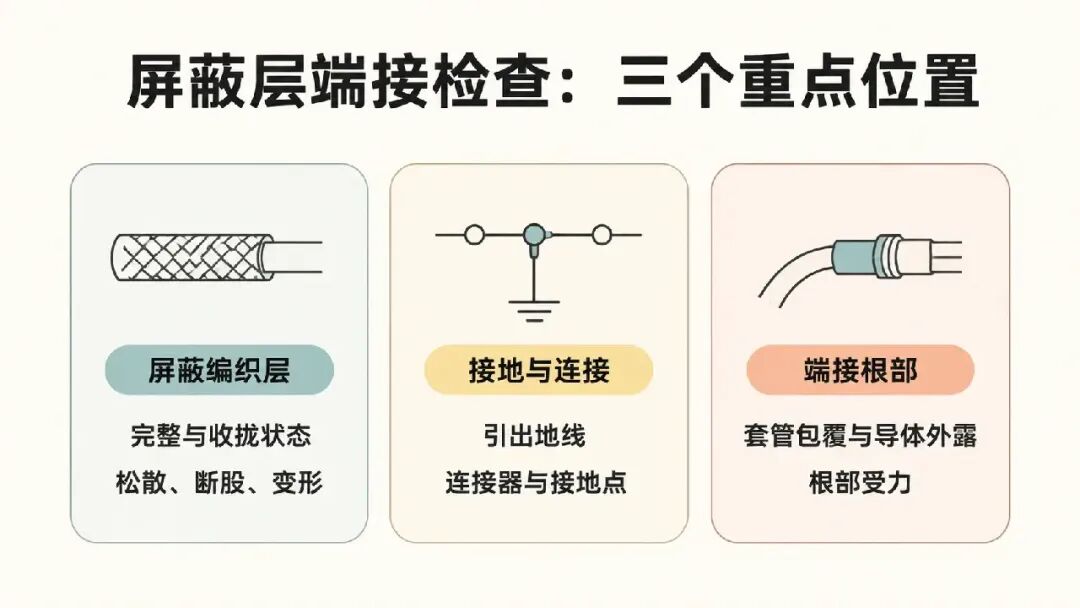

屏蔽层端接检查的三个重点位置

部分端接异常在静态通断测量中并不明显，可能仅在振动或温度变化条件下出现：

检查或处理端接点时，还需复查相邻线束的保护、敷设和安装状态。^[2][3][4]

若设计文件采用热缩焊锡环加引出地线结构，检查重点还会落在焊料连接区域、套管包覆区域和引出地线根部。

屏蔽接地端接需要完成屏蔽层与引出地线的连接，并对连接区域进行绝缘和保护。热缩焊锡环将连接、绝缘和防护集中在同一端接部位。

热缩焊锡环加引出地线属于特定的屏蔽层引接结构，并不等同于所有频段下的 360° 低阻抗端接。射频、高速数字或严苛电磁环境中，端接形式、引出地线长度、接地点位置以及单端或双端接地方式，由系统设计和适用机型文件确定。

当设计文件采用此类引接结构时，凯恒热缩焊锡环提供可预装引出地线的规格；透明套管便于观察焊料熔融和连接区域的包覆状态。^[5]

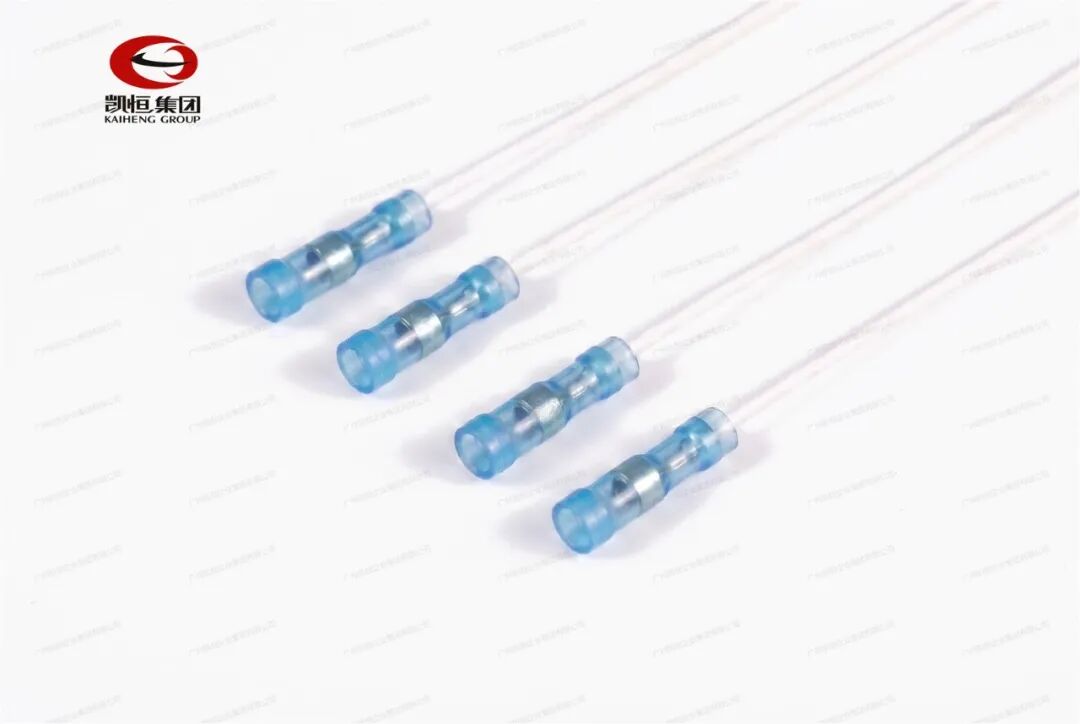

凯恒热缩焊锡环

安装检查可从三个部位展开：焊料是否充分熔融并覆盖连接区域，套管是否均匀收缩并形成完整包覆，引出地线位置是否正常。凯恒热缩焊锡环的选型还需核对线缆尺寸、屏蔽结构、工作温度、引出地线要求和安装工艺。^[5]

端接处理完成后，应复查屏蔽层和引出地线位置、焊料熔融、套管包覆及端接根部受力，并完成相应的电气检查和设备功能验证。

复核应尽量还原异常发生时的振动、弯折或负载条件。若静态检查正常而原工况下仍有信号波动，应继续检查相邻线束、连接器和接地路径。

原工况下信号保持稳定，且规定的电气、外观和功能检查合格，可初步判断处理达到预期；最终结论和维修放行仍以适用机型的批准程序及验收要求为准。随后记录故障位置、处理方式、使用材料和检查结果。

1. 航电信号出现哪些变化时，应检查屏蔽层端接？

导体通断正常，而信号随振动、线束姿态、温度变化或负载切换发生波动时，应将相关线束、连接器和屏蔽层端接纳入检查范围，并结合接地点和线束敷设情况进一步缩小范围。^[1]

2. 屏蔽层端接检查中容易遗漏哪些部位？

除屏蔽编织层外，还需检查端接根部、引出地线、连接器和接地点。编织层断股或松散、接地点腐蚀松动、套管包覆不足及端接根部应力集中，均可能导致连接在振动条件下失稳。^[2][3][4]

3. 凯恒热缩焊锡环适用于哪些位置，选型需关注哪些条件？

在设计文件采用热缩焊锡环加引出地线结构时，可将其用于对应的屏蔽接地终端处理；这种结构不等同于 360° 低阻抗端接。凯恒热缩焊锡环可选择预装引出地线，连续工作温度为-55℃～150℃。选型需核对线缆尺寸、屏蔽结构、引出地线要求和安装工艺。^[5]

4. 一次复测稳定，能否结束排故？

一次复测稳定，只能表明该次测试未复现异常。仍需尽量还原异常发生时的振动、弯折或负载条件，并完成规定的电气、外观和功能检查。最终结论和维修放行以适用机型的批准程序及验收要求为准。
