连接器根部防护怎么设计？线束最容易失效的薄弱部位解析

连接器壳体和线缆的刚度不同，过渡段承受的载荷最集中。振动、拉伸和反复弯曲反复作用后，连接器出口附近的导体、绝缘层和端子连接更容易出现疲劳失效。

01 / FAILURE MECHANISM一、连接器根部为什么容易坏？

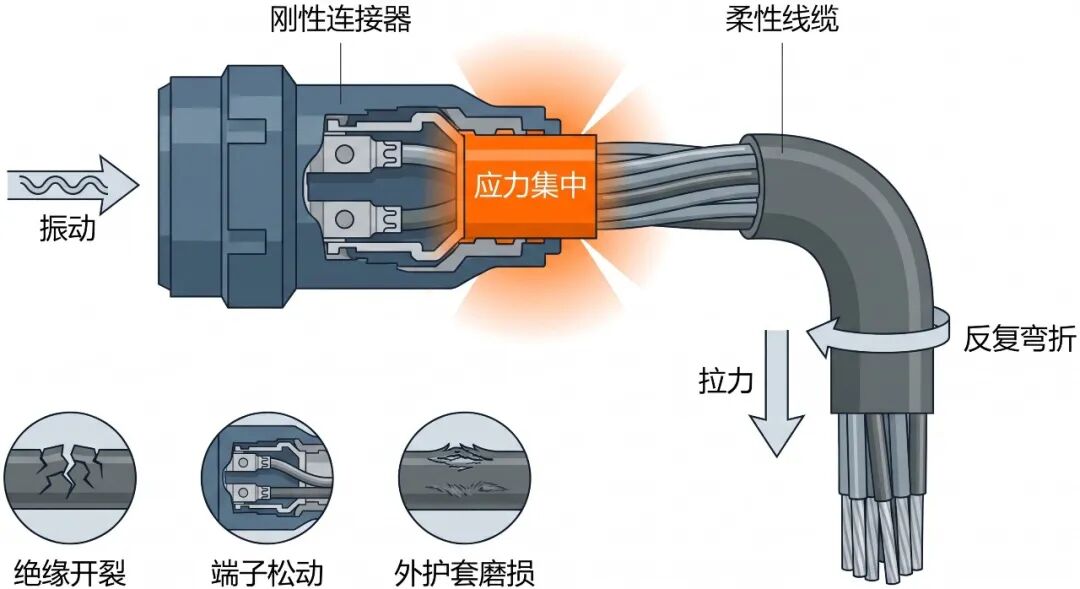

根部损伤往往不会在第一次安装后马上出现。弯曲半径太小、固定点靠得太近，或者装配时反复拉拽，都会给端子和绝缘层留下隐患。经过一段时间的振动和温度变化，问题才逐渐暴露出来。^[1][2]

常见故障包括：

• 导体疲劳或绝缘层开裂；
• 端子松动、接触不良；
• 水汽、泥水、油污进入连接器尾部；
• 线束与支架、壳体或拖链摩擦，外护套逐渐磨薄。

02 / PROTECTION DESIGN二、连接器根部防护应该怎么设计？

1. 先把弯折点往后移

连接器出口弯曲集中时，单纯增加热缩管厚度并不能消除局部载荷。应先延长过渡段，使弯曲逐步展开；模缩套（模塑成型异形热缩件）可将连接器尾部与线缆形成连续过渡，减少折痕和局部硬折。

2. 外径差大，先核对收缩比

当接头最大外径与线缆外径之比超过约2倍时，2:1结构往往难以兼顾“套得上”与“缩得紧”，应优先核对3:1；有密封要求，再确认是否需要含胶热缩管。

不管用哪种热缩管，加热前都要弄清楚连接器壳体材料。尼龙和PBT耐热能力不同，热缩管能承受的温度，不等于连接器也能承受。

3. 安装空间受限，先核对防护件厚度

线束需要穿过狭窄孔位，或必须贴着壳体布置时，厚壁结构可能造成干涉。超薄热缩管能减少占用，但仍要核对覆盖外径、绝缘和耐磨要求。

4. 油液环境要单独选材料

耐温等级不能替代材料兼容性判断。耐油不代表一定防水，只密封也不代表长期接触油液后性能不变。汽车和工程机械线束通常要分别核对耐油、密封和耐磨要求。

5. 外护套会被磨，就给它加一层耐磨层

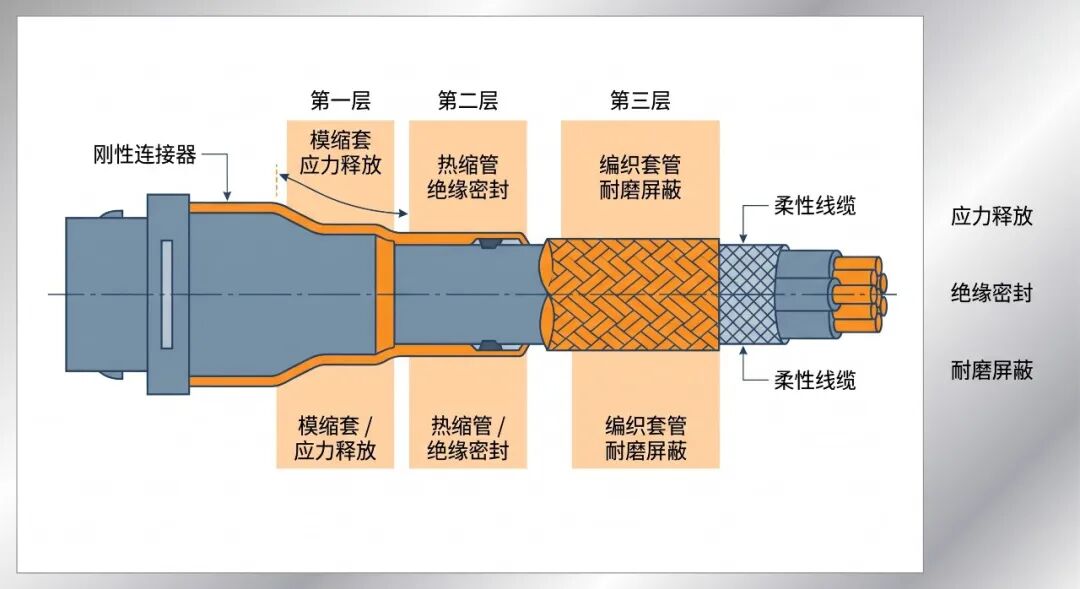

根部过渡完成后，外层还可能与支架、壳体或拖链反复摩擦。编织套管适合覆盖这段活动区域，重点解决刮擦和磨损；它不能替代根部的应力过渡。

03 / PRODUCT MATCHING三、线束防护产品怎么对应不同问题？

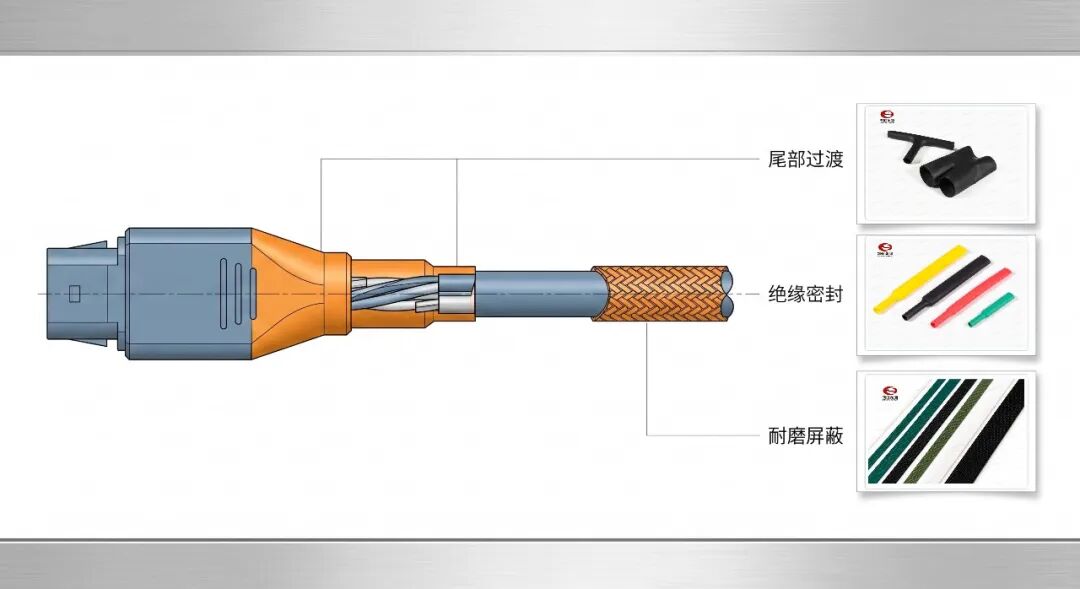

实际选型不能只看产品名称，还要把连接器壳体材料、线缆外径、施工空间和使用环境一起核对。模缩套、热缩管和编织套管分别对应根部过渡、绝缘密封和外层耐磨，表中的关注点也应逐项确认。^[4][5][6]

不适合直接套用：

• 根部已经急弯时，不要只增加热缩管厚度；
• 连接器壳体耐热性较低时，不要照搬高温施工条件；
• 外径差异明显时，不要勉强使用2:1热缩管；
• 需要长期密封时，不要把普通非含胶管当成防水结构；
• 持续相对运动的线束，不要只做静态拉力判断；
• 只靠编织套管解决根部断线，通常治标不治本。

04 / APPLICATION SCENARIOS四、不同应用场景怎么选？

普通设备：先把尺寸核对清楚。管子套得上，不代表收缩后能贴紧，尺寸偏差会直接影响防护效果。

汽车及工程机械：油液、泥水和振动通常同时出现，只看耐油或只看密封都不够，材料和结构要一起核对。

户外潮湿：水汽可能沿线芯间隙进入接口，外层包得严，并不能排除内部的渗入路径。

工业机器人：机器人线束不只是来回弯，还会随着轴运动发生扭转。只做弯折判断，容易漏掉这一项。

航空航天：重量和安装空间都受限制，防护件太厚装不进去，太薄又可能不耐磨，取舍要落到具体结构上。

05 / VERIFICATION五、怎样验证根部防护是否可靠？

机械性能 拉力和保持力 · 振动与机械冲击 · 反复弯折与扭转

环境耐受 高低温循环 · 湿热 · 防水 · 盐雾

电气与工艺 绝缘电阻和耐电压 · 热缩后尺寸 · 贴合状态 · 施工质量

测试不必一项不漏地全部进行。固定安装线束可减少弯折项目，干燥环境也未必需要盐雾试验，关键是测试项目要能覆盖实际的失效方式。^[1][2][3]

注：以上依据取自汽车行业规范，非汽车场景仅作方法参考。

06 / FAQ六、常见问题

1. 模缩套能不能替代热缩管？

通常不能直接替代。需要处理连接器尾部过渡时看模缩套，需要绝缘、包覆或密封时再看热缩管，是否组合使用取决于结构和工况。

2. 热缩管收缩后怎样判断尺寸合适？

看是否完全贴合、是否有褶皱和空腔，并核对收缩后的外径、壁厚和连接器附近的过渡状态。

3. 编织套管能不能解决根部断线？

不能单独解决。编织套管主要应对外层摩擦和屏蔽需求；如果根部已经急弯或反复受力，应先调整过渡结构。

4. 选型前要提供什么信息？

准备连接器型号和壳体材料、线缆外径、根部尺寸、弯曲和运动方式、温度、油液/水汽/盐雾环境，以及安装空间。

07 / CONCLUSION七、结语

根部防护没有一套结构适用于所有线束。先看线束承受的是弯折、拉伸、摩擦还是环境侵入，再决定用哪种防护件，必要时组合使用。

处理具体项目时，先把图纸、线缆规格和工况列清楚，再从线束防护产品中筛选合适的方向。尺寸、施工方式和实际使用状态，最好都用样件核对一次。
