 航空级热缩管选型依据
 关键参数、工况匹配与性能验证

航空线束用热缩管的选型应综合考察安装尺寸、工作温度要求、收缩工艺和环境适应性。连续工作温度与收缩倍率可用于初步筛选，后续还需核对扩张内径与端接最大外径、完全收缩内径与被覆外径之间的匹配关系，评估施工温度对线缆绝缘、连接器密封件及邻近材料的热影响，并验证介质处理后的机械与电气性能保持情况。

以下从尺寸与收缩、温度边界、机械与电气性能、介质与特殊环境四个方面展开，并结合安装位置说明参数的优先顺序。

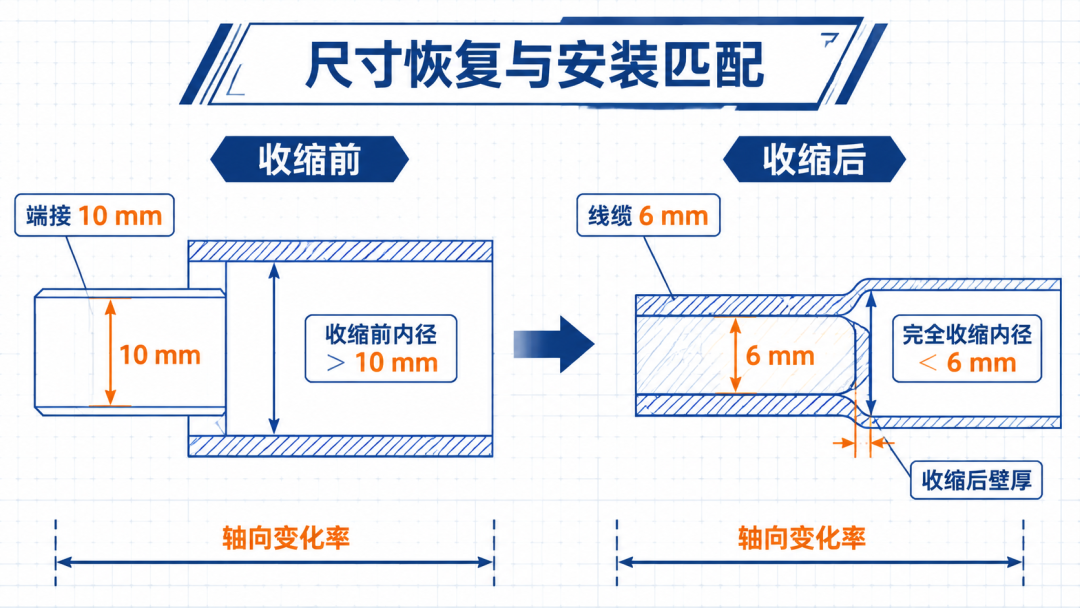

收缩前内径用于判断套管能否越过线缆、接头或端接部位；完全收缩内径用于判断收缩后能否形成有效包覆；收缩后壁厚影响绝缘和机械防护。

假设线缆外径为6 mm，端接部位最大外径为10 mm。套管的收缩前内径需要大于10 mm，完全收缩内径应小于6 mm。尺寸匹配确认后，再核对收缩后壁厚是否满足绝缘和防护要求。

收缩倍率描述套管能够覆盖的尺寸跨度，不用于判定产品等级。2:1对应的包覆尺寸范围，仍需根据扩张内径和完全收缩内径计算。

轴向变化率影响覆盖长度。套管加热后如果明显缩短，端接边缘可能重新暴露。内径、壁厚和轴向变化应在规定的收缩条件下测量。^[1]

温度参数需要区分连续工作温度、工作温度下限和完全收缩温度，三者分别对应长期使用范围、低温适用边界和安装工艺。

连续工作温度反映材料在规定条件下长期服役的温度范围；热冲击用于观察短时高温下是否出现开裂、流动或其他异常，两项数据不能互相替代。

工作温度下限是材料适用范围的边界指标，不能替代低温弯曲、脆化、振动以及低温处理后机械与电气性能的验证。热缩管在室温下的弯曲表现，也不能代表其在−55℃或−65℃环境中的实际状态。

完全收缩温度属于安装工艺参数。当完全收缩温度较高时，还需确认导线绝缘、连接器密封件和邻近元件能否承受相应的时间—温度组合。

拉伸强度反映材料抵抗拉伸破坏的能力，断裂伸长率体现材料的延展性。线束位于弯曲、振动或摩擦区域时，还要考察低温弯曲、耐磨和老化后的性能保持。

用于绝缘恢复和线缆被覆的热缩管，需要验证耐电压、介电强度和体积电阻率。数据比较需采用一致的壁厚、试样状态和测试条件。

相较常温初始值，经历热老化、低温、湿热或介质浸泡后的机械与绝缘性能保持，更能反映材料在相应环境中的适用性。^[1][2]

航空项目中的“耐油”应对应具体介质。航空油、燃料油、液压油、润滑油和化学溶剂，对弹性体的影响并不相同。

耐介质试验应明确介质名称、浸泡温度和持续时间。评价不仅包括开裂、变形等外观变化，还应核对处理后的尺寸、拉伸强度、断裂伸长率和绝缘性能。

阻燃试验关注续燃、火焰传播和熔滴表现。火焰传播有独立的试验条件和判断方法，材料名称和温度等级无法代替测试结果。^[1]

航天器内部线束还可能涉及真空放气和耐辐射。NASA放气数据库以总质量损失不高于1.0%、可凝挥发物不高于0.10%作为低放气材料的数据筛选条件；具体任务还可能提出附加要求。^[3]

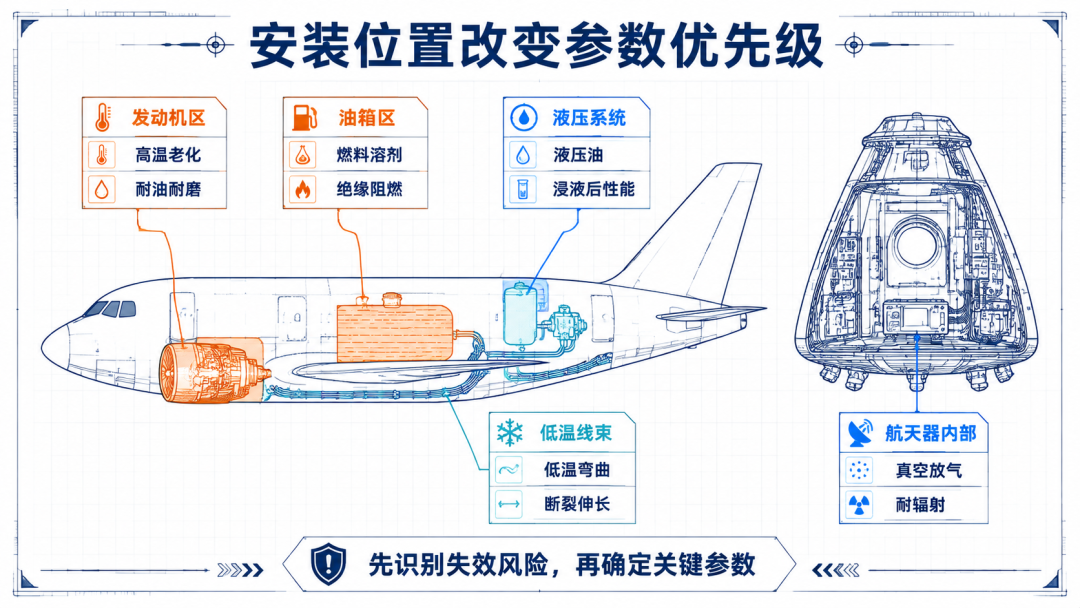

表中参数并非同等优先。发动机附近应先评估高温与油液的共同作用；低温线束重点关注材料硬化和弯曲风险；端接部位则应先计算尺寸恢复，并评估加热过程对周边材料的影响。

参数等级应与实际工况相匹配。耐温上限提高，可能同时带来更高的收缩温度或不同的材料柔顺性，不能脱离安装条件单独比较。

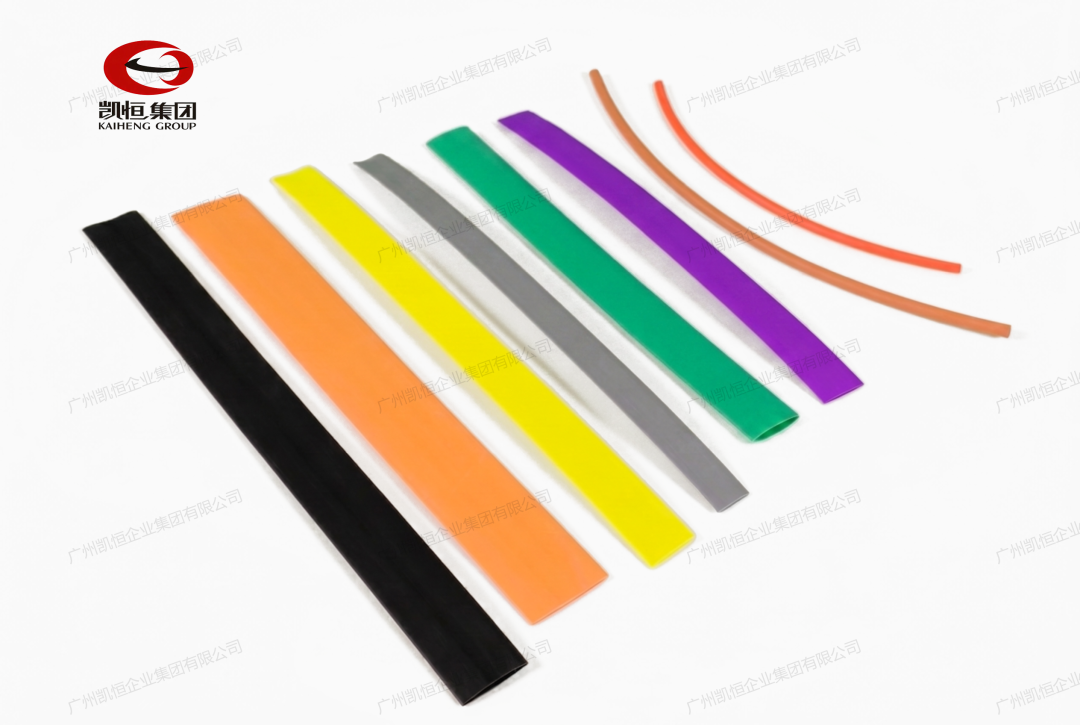

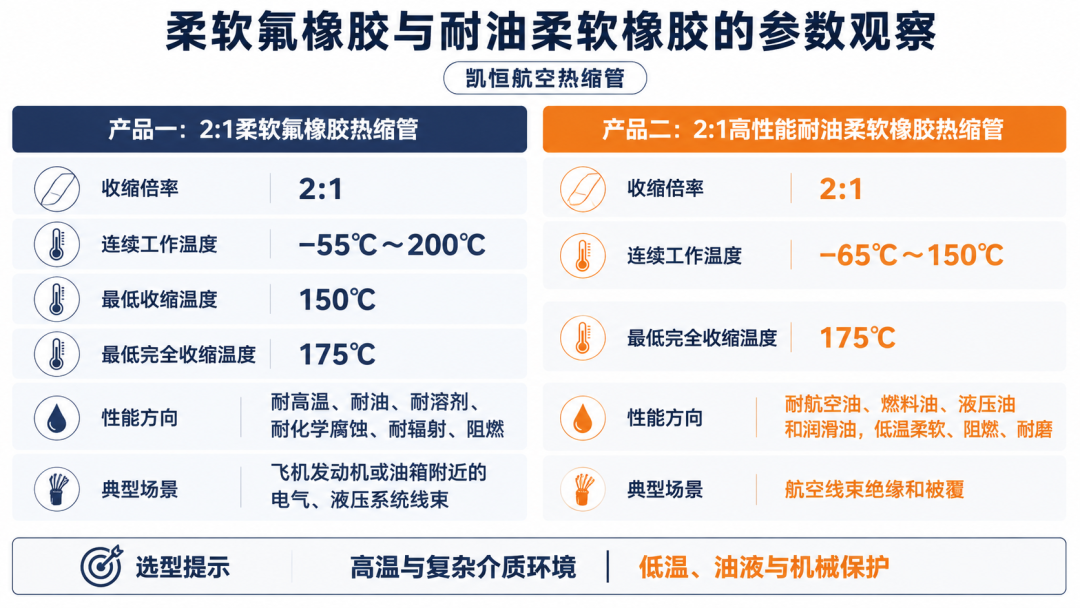

凯恒2:1柔软氟橡胶热缩管的连续工作温度为−55℃～200℃，最低收缩温度为150℃，最低完全收缩温度为175℃。

其性能方向包括耐高温、耐油、耐溶剂、耐化学腐蚀、耐辐射和阻燃，主要用于飞机发动机或油箱附近的电气、液压系统线束绝缘保护和应力解除。^[4]

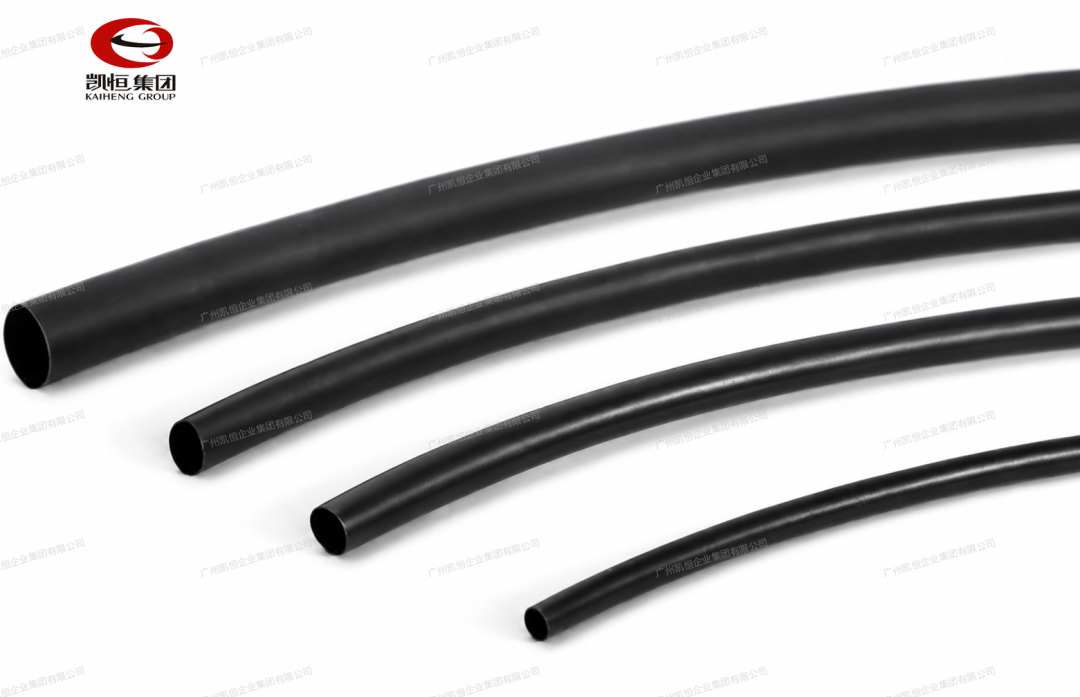

凯恒2:1高性能耐油柔软橡胶热缩管的连续工作温度为−65℃～150℃，最低完全收缩温度为175℃。

产品面向航空油、燃料油、液压油和润滑油环境，同时具有低温柔软、阻燃、耐磨和机械保护等特征，可用于航空线束绝缘和被覆。^[5]

两款产品的收缩比和最低完全收缩温度相同；选型差异主要体现在材料体系、连续工作温度范围和介质适应性。

参数比较需建立在一致的试样状态、处理条件和判定限值基础上。尺寸应在规定收缩条件下测量；温度、机械和电气性能则应关注热老化、低温或湿热处理后的变化。

耐油、耐溶剂等性能还应明确介质、温度和浸泡时间。除外观检查外，还需评价处理后的机械与电气性能。

项目验收需要核对交付批次与验证状态。完成材料性能验证后，收缩位置、覆盖长度、加热均匀性和表面损伤等装配质量仍需单独检查。资格验证、过程控制与装配验收的对象和目的不同，不宜相互替代。^[6][7]

产品资料适合用于初步选型和材料路线比较，通常不能直接替代采购验收文件。验收限值应落实到项目详细规范、技术协议或经批准的产品技术文件，并明确对应的试验方法、试样状态、判定规则和抽样要求。参数名称相同而测试条件不同，结果也不具备直接可比性。

需依据适用规范中的资格分组和代表规格规则判断。管径、完全收缩壁厚等尺寸变化可能影响热响应、收缩状态和试验结果；验证报告若未说明覆盖范围，不宜默认同一材料体系下的全部规格均已获得验证。

可选取具有代表性的线束、端接和相邻材料进行试装，确认加热方式、温度—时间组合、热源距离及移动方式。试装后检查恢复是否充分、覆盖位置与端部贴合是否符合要求，并观察套管及邻近材料有无过热、破损或变形。确认后的参数应纳入工艺文件，保证不同批次装配的一致性。

材料配方或来源、制造工艺、生产地点、尺寸结构、安装工艺以及使用环境发生变化时，原验证结论的适用性都需要评估。应通过变更控制确定既有资格是否仍然有效，以及是否需要补充试验或重新鉴定。^[6][7]

储存期的判定应同时关联产品批次和规定的储存条件。到货及领用时，应核对批次信息、包装密封状态、储存环境要求、外观状态和追溯记录。超过产品文件或项目文件规定储存期的材料，应按相应程序进行复验或使用批准；完成评估前，不宜仅凭外观正常投入装配。
