线束外层防护升级：编织套管从束线管理到综合防护
KAIHENG · HARNESS PROTECTION
线束外层防护升级：编织套管从束线管理到综合防护
广州凯恒集团
当线束进入紧凑、振动和频繁维护的设备环境，外层防护的任务就不再只是“把线收整齐”。

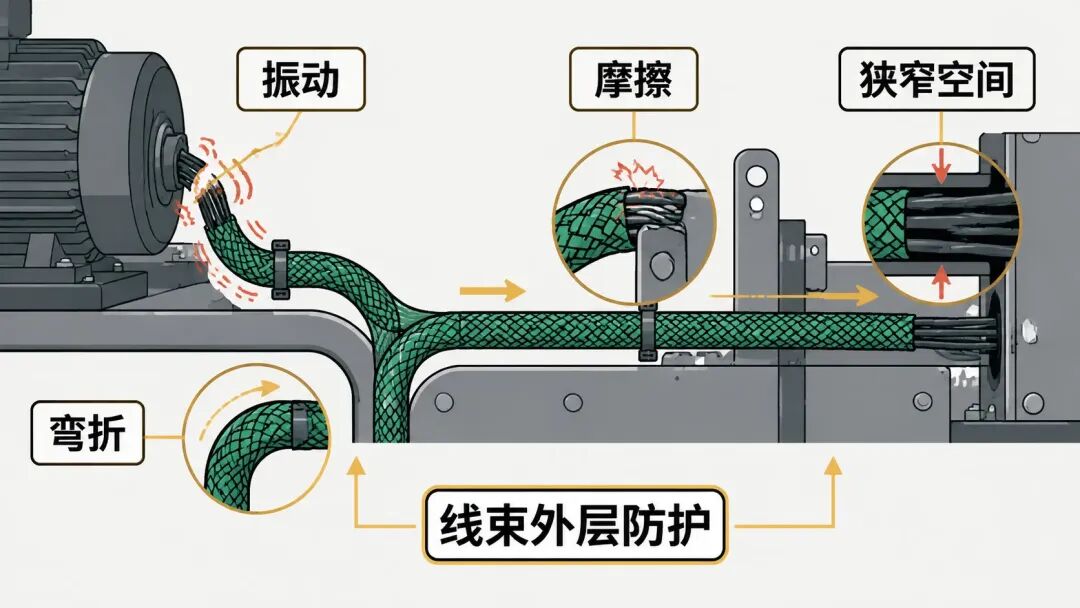

在工业设备、汽车、高铁及仪器仪表中，线束往往需要穿过狭窄空间、转角和结构件附近。设备运行后，它们还可能长期面对振动、弯折以及与周边部件的接触。
振动和机械负荷是电工电子设备及道路车辆电气设备需要考虑的典型环境因素。[1][2] 在线束外层防护中，机械损伤、复杂路径以及后期检查与维护，逐渐成为需要统筹考虑的问题。
编织套管也由此从传统的束线材料，逐渐承担起柔性包覆、耐磨保护和线束管理等多重作用。
线束外层防护需要兼顾布线路径、动态摩擦与后期维护
01
线束外层防护，从“整理”走向“运行保护”
将多根线缆集中收拢，是编织套管最直观的作用。但随着设备集成度提高，线束还可能经过转角、支架和金属边缘，并面对振动、活动和紧凑空间。编织套管的价值因此从安装阶段延伸到设备运行与维护阶段。
02
柔性结构，适应复杂多变的布线路径
编织角度会随套管伸缩而变化，使套管能够适应一定范围内的线束直径及形态变化。这种可扩张、可弯曲的结构，有利于线束穿过转角、分支和空间受限的位置，也能减少刚性包覆对走线路径的限制。
参数观察
聚酯复丝纤维编织闭口型套管
结构特征：可扩张闭口编织结构
扩张能力：扩张比不小于2
工作温度：-70℃～150℃ [3]
扩张能力不仅关系到能否顺利套入，也会影响套管在不同线束直径下的贴合状态。

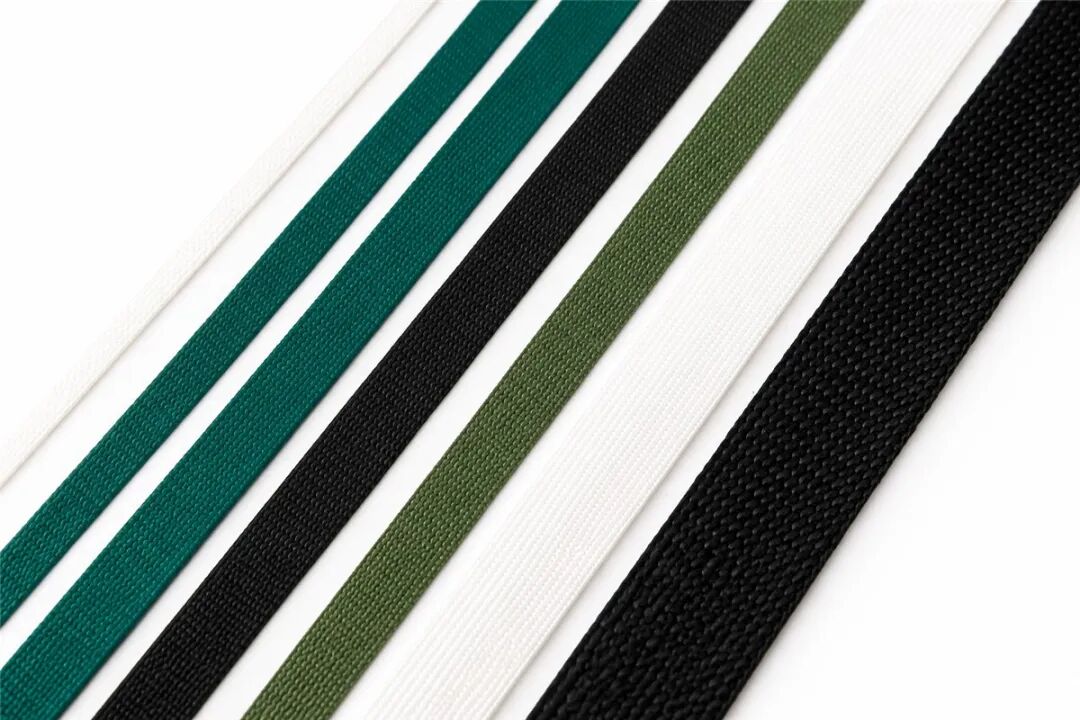

凯恒聚酯复丝纤维编织闭口型套管
03
耐磨保护，减少长期接触带来的损伤
设备振动可能使线束与壳体、支架或其他部件反复接触。编织套管位于线束最外层，可以在接触界面形成柔性隔离，降低线缆外皮直接受到摩擦和刮碰的概率。
参数观察
聚酯单丝和复丝纤维纺织开口型套管
结构特征：自卷曲、重复搭边
防护侧重：耐磨、耐刮、柔性包覆 [4]
实际应用仍需结合摩擦强度、活动频率和接触部位，判断所需的防护程度与包覆范围。

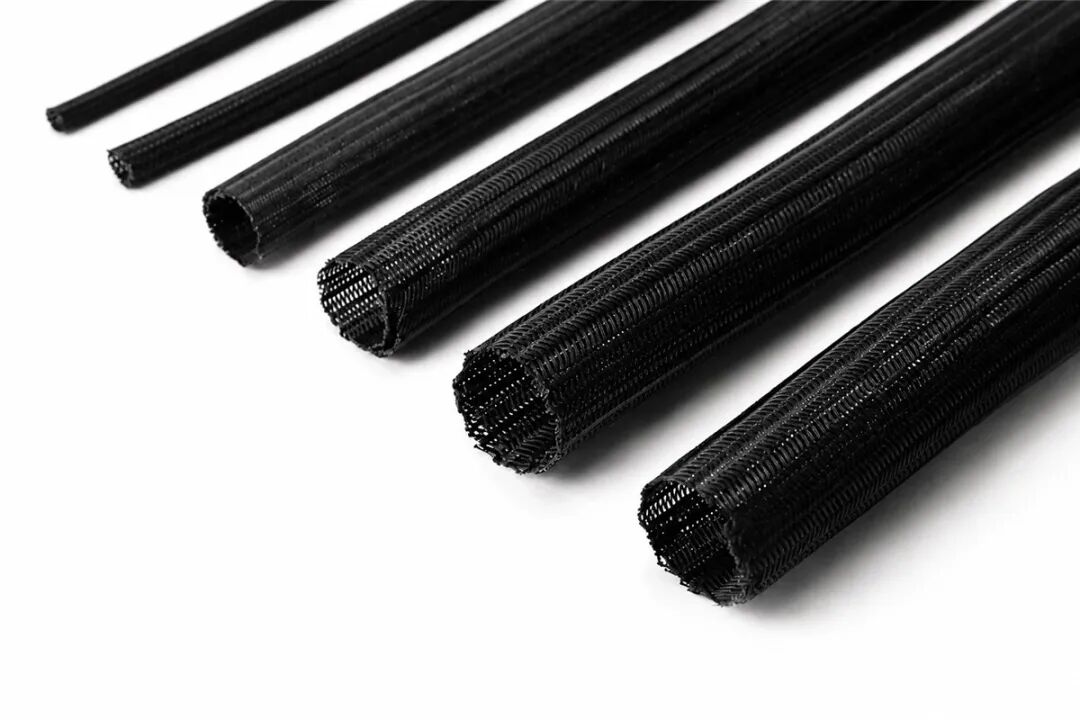

凯恒聚酯单丝和复丝纤维纺织开口型套管
04
安装与维护，也是综合防护的一部分

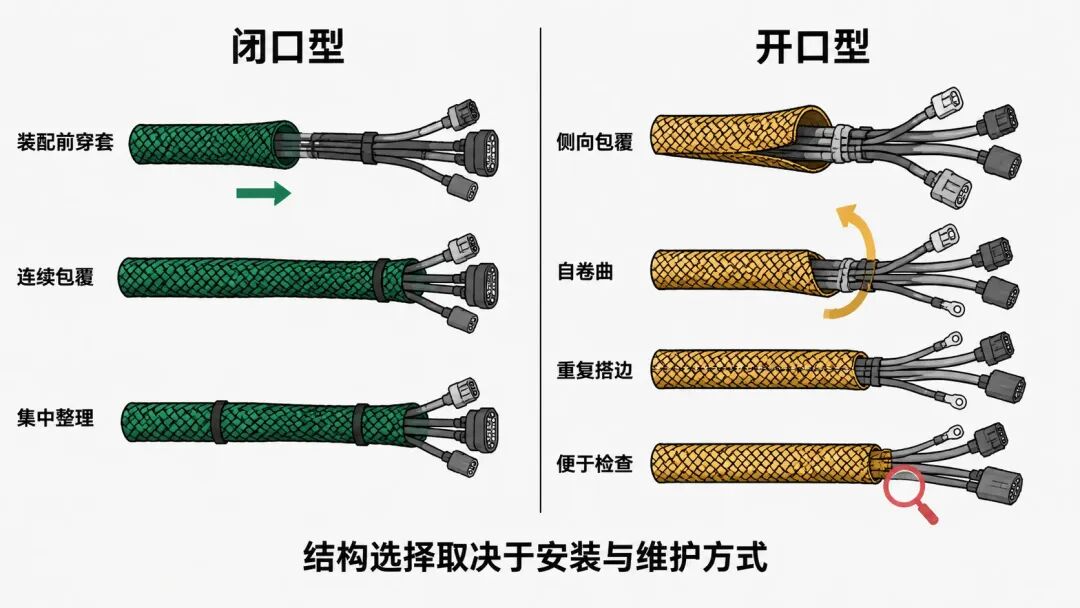

闭口型套管通常需要在线束连接完成前穿入，适合新线束装配和连续包覆；开口型套管可以从侧面包覆既有线束，更适合不规则线束、分支区域或后期局部加装。结构选择不仅影响安装效率，也会影响日后的检查、增线和局部更换。
闭口型侧重连续包覆，开口型更便于后装与维护
05
材料差异，决定编织套管的应用边界
普通设备可能更关注轻量、柔性和耐磨；温度较高或存在油污、潮湿等因素时，还要进一步考虑耐温、耐油和环境适应能力。不同材料的连续工作温度、耐油耐水及耐磨表现，会直接影响编织套管在复杂环境中的适用边界。[5]
参数观察
PPS单丝和芳纶复丝开口型纺织套管
材料组合：PPS单丝、芳纶复丝
工作温度：-55℃～200℃
防护侧重：耐磨、耐刮、防水、耐油 [5]

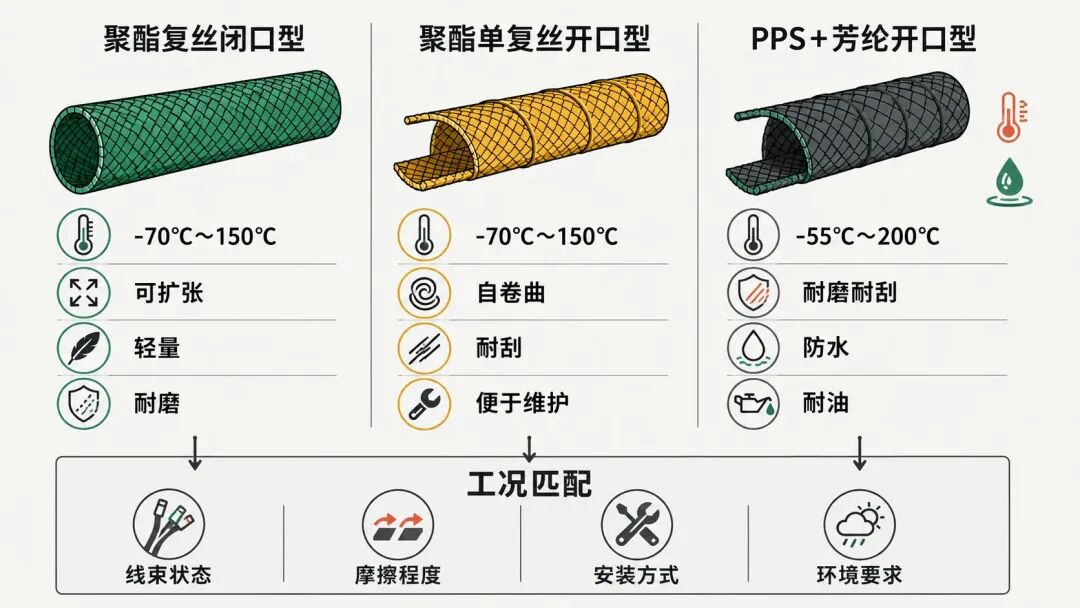

从聚酯到PPS、芳纶，材料变化对应不同的温度、介质和机械防护边界，而不是单纯的参数高低。

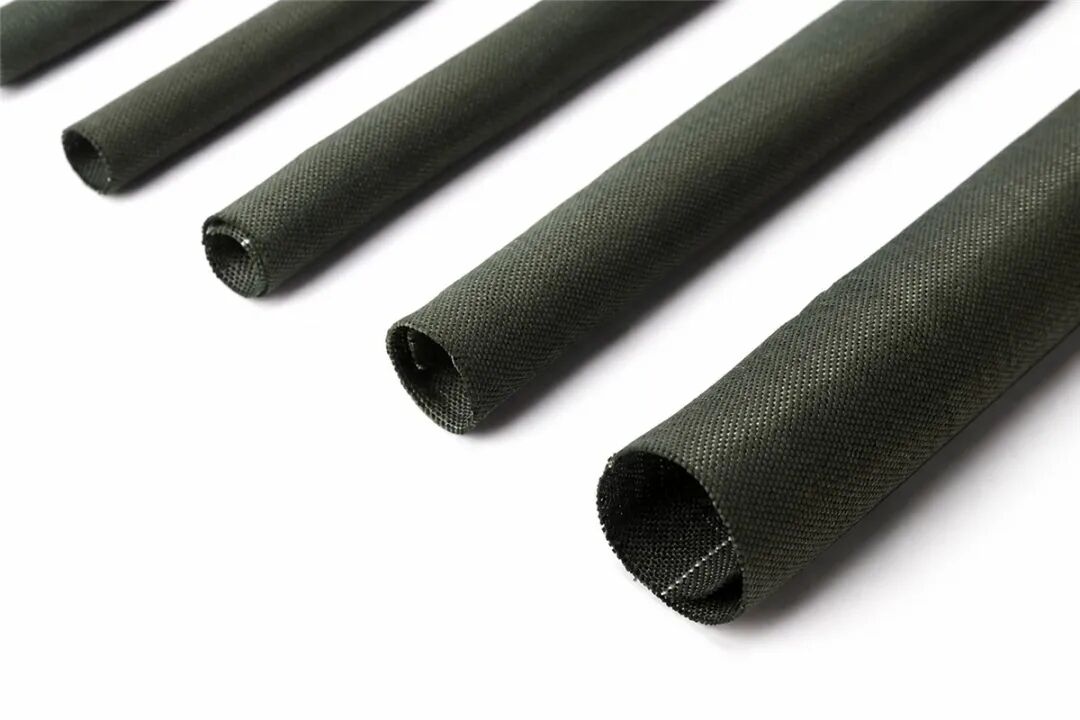

凯恒PPS单丝和芳纶复丝开口型纺织套管
06
从束线材料到综合防护，关键仍是工况匹配
编织套管的选择需要同时考虑线束直径与变化范围、摩擦程度、安装顺序、维护频率、环境温度和介质条件。单看材料名称或某一项参数，都难以完整判断实际适用性。
材料、结构与工况共同决定编织套管的应用边界
围绕闭口型与开口型结构，以及聚酯、PPS和芳纶等材料路径，凯恒将编织套管放在线束实际使用环境中理解：既关注材料本身的柔性、耐磨和耐温表现，也关注装配方式、维护便利性与长期运行中的接触风险，从而为不同线束场景提供更贴近工况的防护选择。
FAQ
编织套管常见问题
1. 线束外层防护为什么不能只看整齐度？
整理只是安装阶段的需求。设备运行后，线束还要面对振动、转角接触、局部摩擦和后期检修，因此外层防护需要同时考虑包覆、耐磨和维护便利性。
2. 闭口型和开口型套管分别适合什么场景？
闭口型更适合新线束装配阶段的连续包覆；开口型可从侧面包覆既有线束，更适合分支区域、后期加装和需要局部维护的场景。
3. 如何判断套管扩张能力是否合适？
可以从线束最大外径、最小包覆状态、穿装路径和端部连接件尺寸一起判断。合适的扩张能力，应同时满足装配通过性和包覆后的贴合稳定性。
4. 耐磨防护应重点观察哪些位置？
重点关注线束与支架、壳体边缘、转角、活动机构和固定点附近的接触区域。编织套管可以形成柔性隔离，但仍应配合合理固定，减少反复摩擦和局部应力集中。
5. 高温、油污或潮湿环境如何考虑材料？
除连续工作温度外，还要结合介质类型、温度波动、潮湿程度、摩擦强度和使用周期判断。必要时可优先关注PPS、芳纶等更适合严苛环境的材料方案。
REFERENCES
参考资料
[1] GB/T 2423.10—2019《环境试验 第2部分：试验方法 试验Fc：振动（正弦）》。
链接：https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=CC5557EE457ACFBDE5999DD4D12AA826
[2] GB/T 28046.3—2011《道路车辆 电气及电子设备的环境条件和试验 第3部分：机械负荷》。
链接：https://std.samr.gov.cn/gb/search/gbDetailed?id=71F772D7E26AD3A7E05397BE0A0AB82A
[3] 广州凯恒集团，聚酯复丝纤维编织闭口型套管产品技术信息。
链接：https://www.gzkaiheng.com/productinfo/286418.html
[4] 广州凯恒集团，聚酯单丝和复丝纤维纺织开口型套管产品技术信息。
链接：https://www.gzkaiheng.com/productinfo/286241.html
[5] 广州凯恒集团，PPS单丝和芳纶复丝开口型纺织套管产品技术信息。
链接：https://www.gzkaiheng.com/productinfo/286245.html
