线束防护中模缩套与编织套管的适用工况及选型边界
广州凯恒集团
同一条线束上，连接器尾部可能从根部开裂，贴着钣金敷设的中段则可能磨穿外皮。两处都需要防护，处理方法却不一样。
实际选型中，最容易混淆的正是这一点。有人看到高温就先找耐高温材料，看到磨损就直接比较耐磨参数，却忽略了产品究竟装在连接端、分叉处，还是一整段线束上。
一、防护位置决定产品结构
连接器、电缆终端和分叉处的风险集中在短距离内，常同时出现根部弯折、拉扯和介质侵入。模缩套属于预制热收缩成型件，加热后沿既定轮廓收缩，可以固定出线方向、缓和应力，并按材料和密封方案承担绝缘、密封及局部机械保护；其结构和尺寸需要按具体节点核对。[1] 编织套管则由纤维编织层沿线束连续包覆，保留弯曲能力，更适合长距离摩擦、刮碰和束线。两者的区别先落在防护位置和结构作用上，再落到材料参数上。

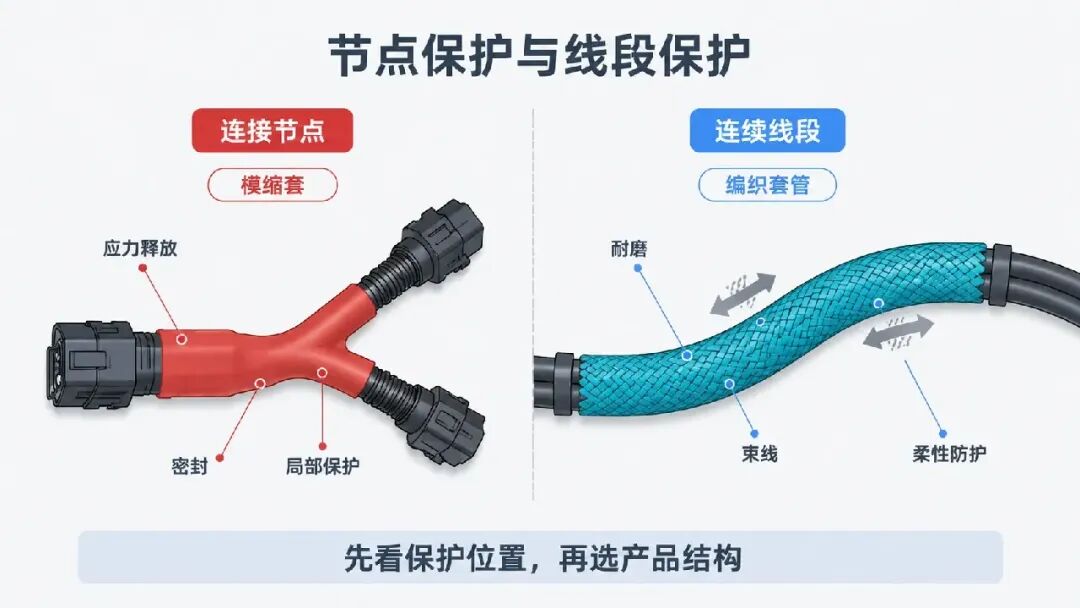

连接节点与连续线段承担不同风险，产品结构应按保护位置确定
二、温度、磨损与装配条件
1. 工作温度与安装温度
模缩套需要加热收缩，工作温度、热缩温度和安装温度应分别核对。编织套管通常不需要加热成型，选型重点是材料的长期工作温度和安装结构。
凯恒模缩套参数
半硬改性聚烯烃模缩套
工作温度 -55～135℃；热缩温度100℃；安装温度150℃。适用于一般环境下的连接器尾部、终端和分叉。[4]
耐油模缩套
工作温度 -55～150℃；热缩温度135℃；安装温度175℃。适用于可能接触燃油、润滑油等介质的连接节点。[5]
氟橡胶模缩套
工作温度 -55～200℃；热缩温度175℃；安装温度220℃。适用于高温或液体介质环境中的连接端。[6]
凯恒编织套管参数
聚酯开口型编织套管
工作温度 -70～150℃；自卷曲结构，可从线束侧面安装，适合检修、分支引出或后期加装。[7]
PPS/芳纶开口型编织套管
工作温度 -55～200℃；自卷曲结构，适合高温且存在刮擦风险的线束段。[8]
聚酯闭口型编织套管
工作温度 -70～150℃；穿套安装，扩张比不小于2，适合新制线束及结构规整的连续区段。[9]

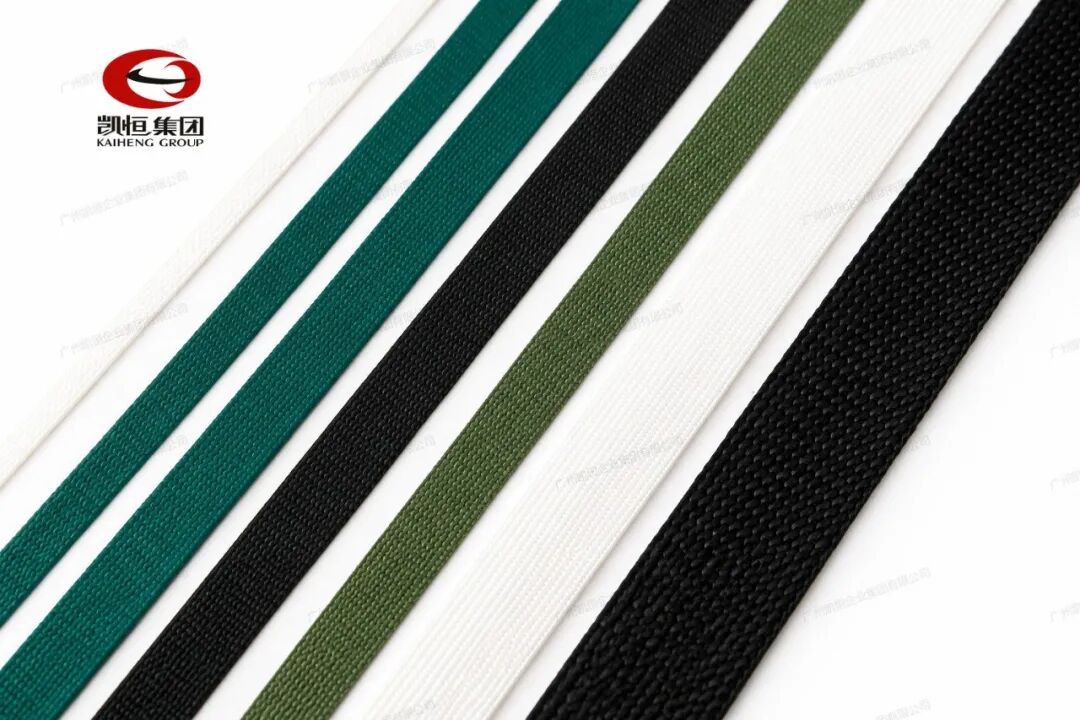

凯恒聚酯闭口型编织套管：从端部穿入，适合在线束总装前安装
模缩套：耐温够，不等于能安装。
工作温度用于判断收缩后的长期使用环境，安装温度用于评估施工热量。连接器壳体、密封件、电缆绝缘和标识材料能否承受加热过程，也要一并确认。
2. 磨损位置与机械载荷
局部磨损：集中在连接器出口、分叉根部或固定点，并伴随弯曲、拉扯时，重点是固定出口形状和分散应力。
连续摩擦：沿钣金、支架或管路形成带状磨损时，重点是扩大编织套管的覆盖范围。
往复运动：机械臂、活动舱门等位置要留出活动余量。套管过紧会限制运动，过松则容易滑移。
开口型覆盖：安装后，内部电线不应从缝隙中露出。[2] 规格偏小，弯曲时开口会被拉大；规格偏大，容易滑移或堆叠。样件应按线束最大外径和实际弯曲状态检查。
如果摩擦对象带有锐边，应先处理结构边缘或调整线束路径。增加套管厚度只能延缓磨损，不能消除切割、挤压等结构性风险。
3. 装配与维修条件
端部尚未装配：一体式模缩套应优先在连接器端接前预穿。闭口型编织套管同样需要从端部穿入，并确认扩张能力能否通过端部附件。
端部已经装配：加装一体式模缩套前，应确认产品是否支持后装，并检查整件——包括缩口段和分支段——能否沿装配路径通过端部附件。不能通过时，需要拆卸端部或改用开口型编织套管。
端部无法拆卸或不宜加热：开口型编织套管可以从侧面包覆，更适合后期加装和局部维修；邻近热敏元件时，也能避开热收缩施工。
开口型编织套管虽然适合后期加装，但安装方便不代表规格可以放宽。线束保护套管的结构、尺寸和技术要求需要单独确认，在可靠性要求较高的应用中，还要纳入制造、检验和验收。[3] 样件检查时，应重点观察开口覆盖、分支处过渡、弯曲后的稳定性以及切口端部是否散开。

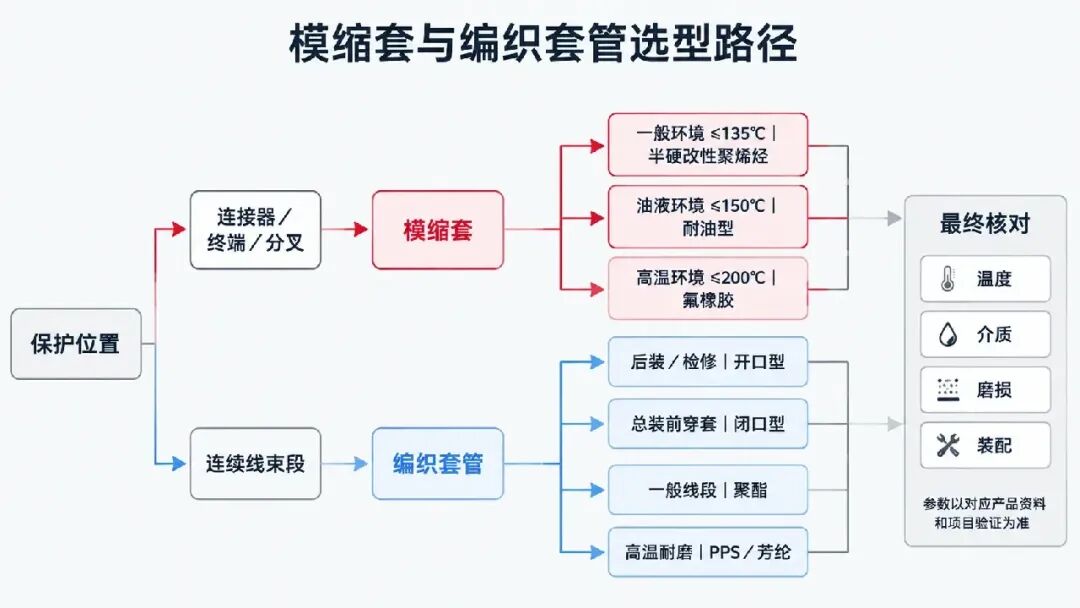

先按保护位置确定产品大类，再核对温度、介质、磨损和装配条件
三、典型环境下的组合配置
常规环境：连接器尾部可采用半硬改性聚烯烃模缩套，处理出口应力和局部机械防护；后方沿设备结构敷设的线束段，再用聚酯编织套管连续覆盖。

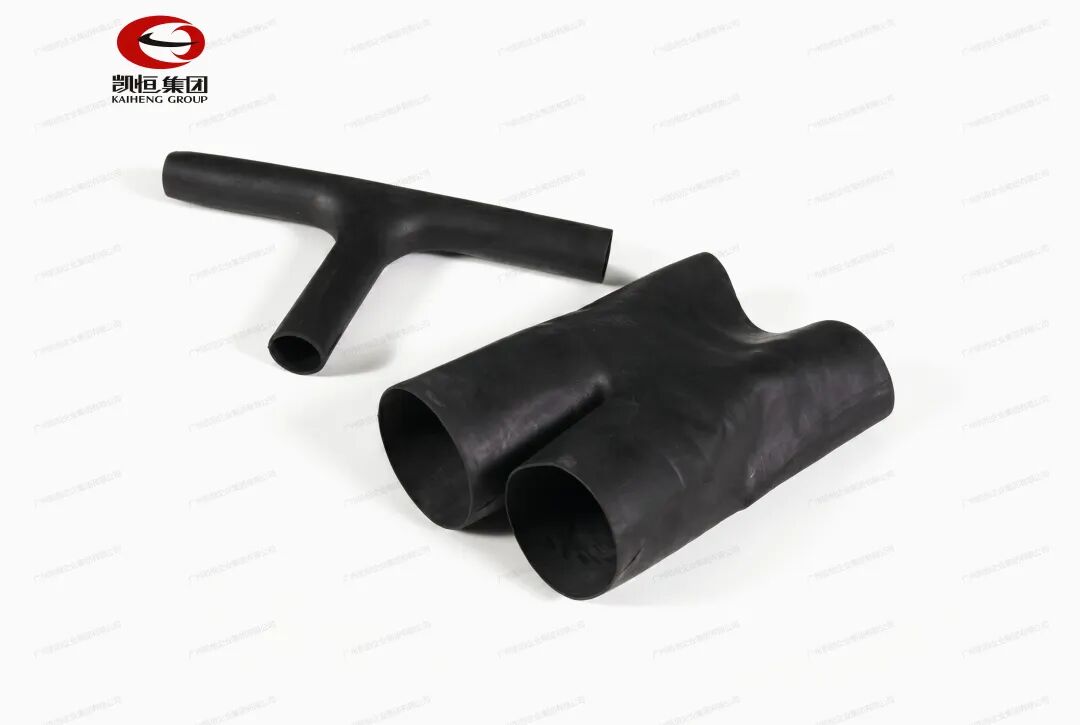

凯恒半硬改性聚烯烃模缩套，适用于常规环境下的连接器尾部、终端和分叉
油液环境：连接端可评估耐油模缩套，并根据介质种类、接触方式和持续时间核对耐液体性能。
高温区域：连接端可评估氟橡胶模缩套，连续线束段可评估PPS/芳纶编织套管。连接器、密封件和电缆绝缘仍需分别核对温度等级。

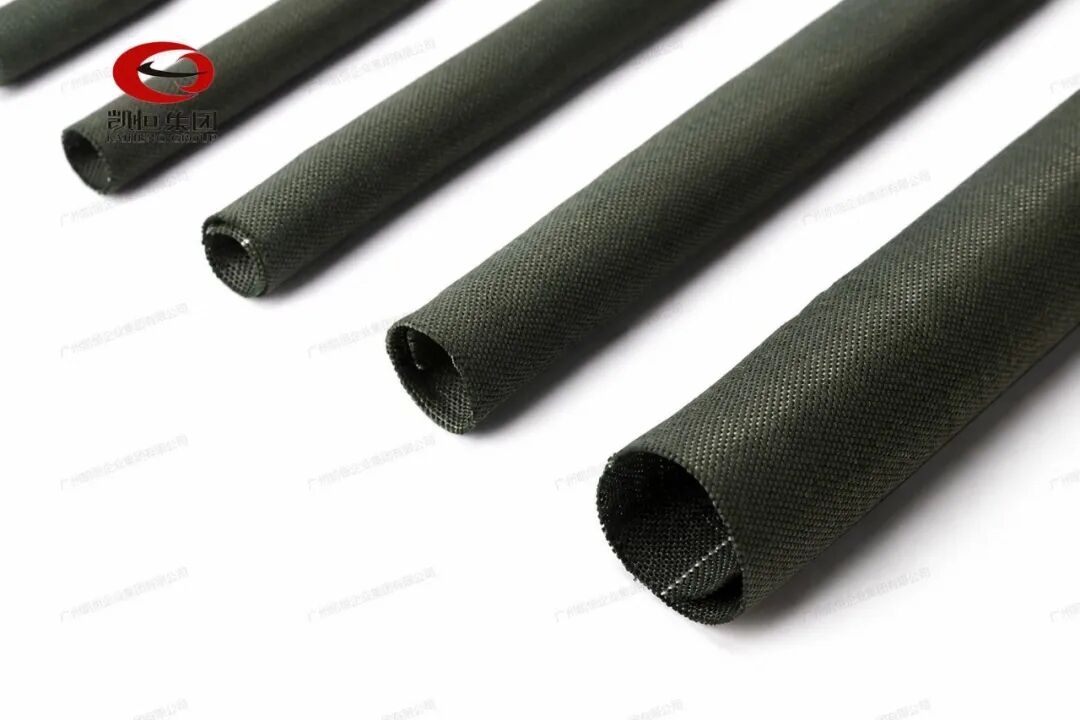

凯恒PPS/芳纶开口型编织套管：用于高温且存在连续刮擦风险的线束段
四、组合防护的结构安排
一条完整线束通常同时包含连接器、分叉和连续敷设段。连接器尾部用模缩套固定出口形状，缓解根部弯曲应力；需要密封时，再根据连接器结构、线缆护套和接触介质选择配套胶粘剂。后方容易与钣金、支架或管路接触的区段由编织套管连续覆盖，活动位置则留出必要的弯曲余量。
到了分叉处，根部可以使用成型模缩套，各支路线段继续覆盖编织套管。两类产品的交接位置要避开主要弯曲点，搭接长度和固定方式通过样件装配确定。

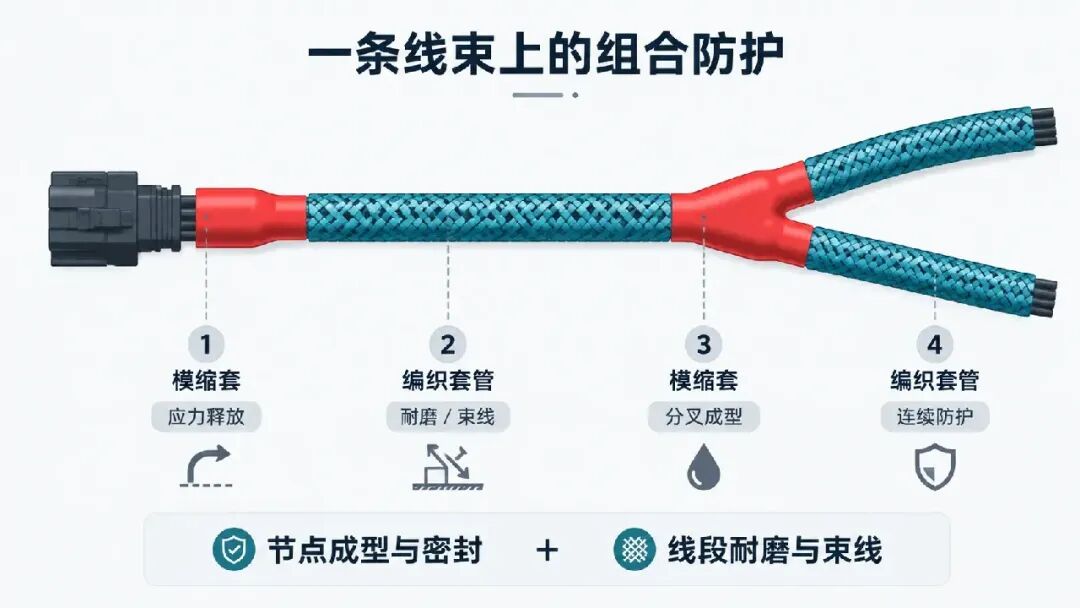

节点成型与密封，线段耐磨与束线：两类产品在同一条线束上分段配合
凯恒同时提供模缩套和编织套管，方案可以按同一条线束上不同位置的温度、介质和机械载荷分别配置，不必拿一个型号从头套到尾。
FAQ
模缩套与编织套管常见问题
1. 模缩套收缩后能否拆下重复使用？
通常不能。模缩套按目标尺寸收缩后已经定型，拆卸时多采用切开方式。二次使用难以保证尺寸、密封和应力释放效果，维修时一般需要更换新品。
2. 直形、弯形和分叉形模缩套如何选择？
直形适合轴向出线，弯形用于安装空间受限或需要改变出线方向的位置，分叉形用于两路或多路线缆的过渡。具体形状还要与连接器尾部结构和允许弯曲半径相匹配。
3. 编织套管切口怎样处理，才能减少散边？
处理方式要看纤维材料。热塑性材料可按工艺要求采用受控热切割或端部热封；不适合热封的材料，则需要绑扎、包带或专用固定件。切口处理还应兼顾阻燃要求和后续维修，不能直接用明火灼烧。
4. 编织套管会影响线束散热吗？
有可能。编织密度、材料厚度、包覆层数和线束负载都会影响热量向外传递。对于持续大电流线束，不能只核对套管本身的耐温上限，还应检查包覆后的线束温升。
